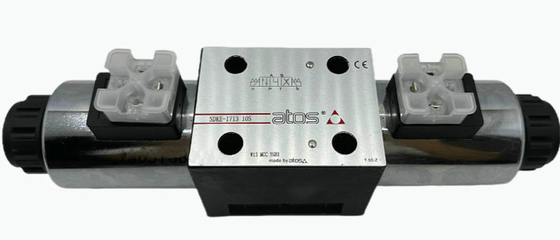

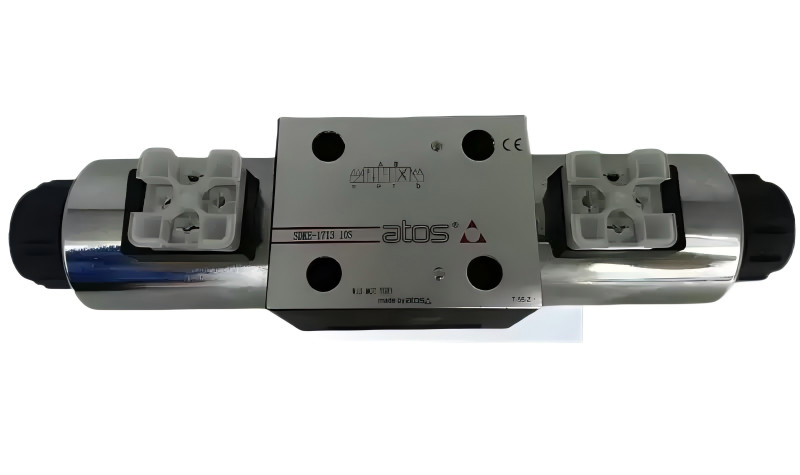

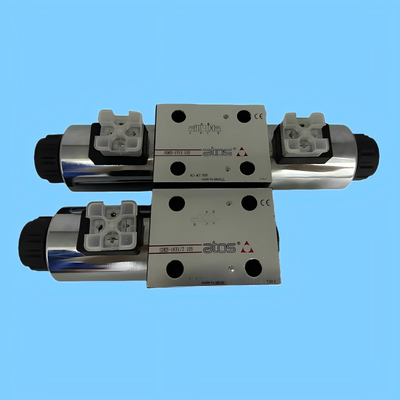

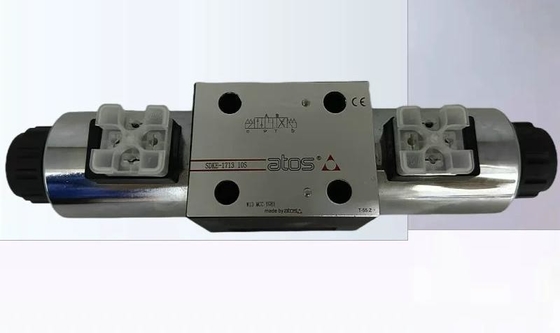

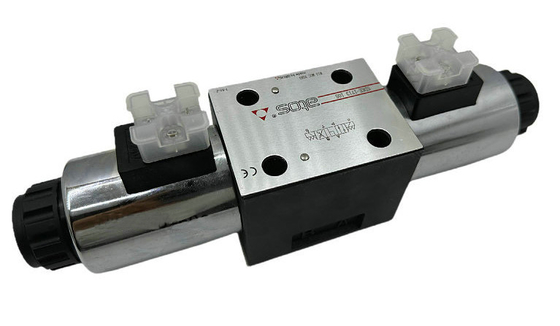

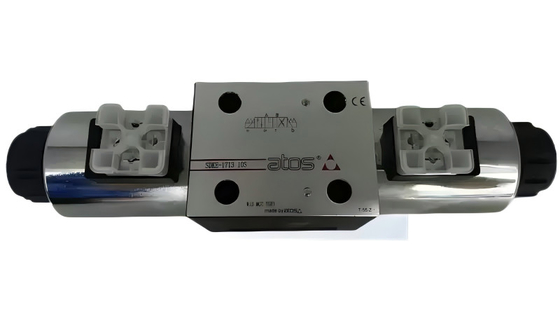

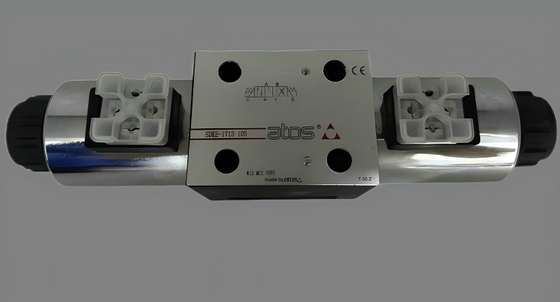

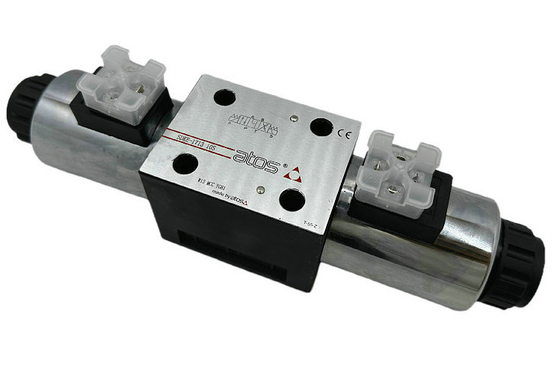

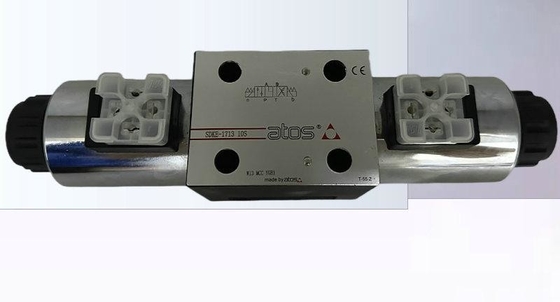

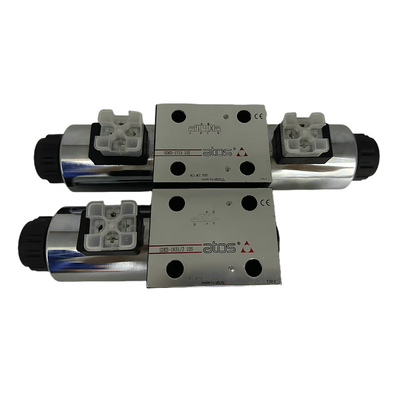

دریچه های جهت دار دوگانه سولناید ATOS SDKE-1711 10S SDKE-1716 10S
کد سفارش:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
سطح نصب: اندازه ISO 4401 10
حداکثر جریان: 150 لیتر/ دقیقه
فشار حداکثر: 350 بار
کلاس عایق بندی: H (180°C) برای سیم پیچ DC F (155°C) برای سیم پیچ AC
درجه حفاظت مطابق DIN EN 60529: IP65
فاکتور تعرفه نسبی: 100%
دمای محیط: اجرای استاندارد = -30°C +70°C / گزینه PE = -20°C-+ 70°C / گزینه BT = -40°C- +70°C
فشار کار: پورتهای P,A,B: 350 بار؛ پورت T210 بار برای نسخه DC (250 بار با گزینه M) ؛ 160 بار برای نسخه AC
حداکثر جریان: 150 لیتری/دقیقه، محدودیت های عملیاتی را در بخش
ضد شعله با آب: NBR، HNBR HFC ها
| موقعیت / محل مونتاژ |
هر موقعیت برای تمام دریچه ها به استثنای نوع 170* (بدون اسپرینگ) که باید با محور افقی نصب شود اگر توسط شتابها کار شود |
| پوشش سطحی زیرپلاک |
شاخص خشکی Ra 0,4 - نسبت مسطحیت 0,01/100 (ISO 1101) |
| مقادیر MTTFd مطابق با استاندارد EN ISO 13849 |
150 سال، برای جزئیات بیشتر، جدول فنی P007 را ببینید. |
| دمای محیط |
اجرای استاندارد = -30°C +70°C / گزینه PE = -20°C- + 70°C / گزینه BT = -40°C- +70°C |
| مهر و موم، دمای مایع توصیه شده |
مهر و موم های NBR (استانداردی) = -20C + + 80*C، با مایعات هیدرولیک HFC = -20*C + 50C مهر و موم های FKM (/ گزینه PE) = -20°C + + 80C مهر و موم های HNBR (/ گزینه BT) = -40°C - + 60°C، با مایعات هیدرولیک HFC = -40°C تا + 50°C |
| ويسکوسیت توصیه شده |
15 تا 100 میلی متر2/s - حداکثر محدوده مجاز 2.8 + 500 mm2/s |
| حداکثر سطح آلودگی مایع |
IS04406 کلاس 20/18/15 NAS1638 کلاس 9، همچنین بخش فلتر را در www.atos.com یا KTF Ccatalog ببینید. |
| مایع هیدرولیک |
نوع مهر مناسب |
طبقه بندی |
استاندارد مرجع |
| روغن های معدنی |
NBR، FKM، HNBR |
HL، HLP، HLPD، HVLP، HVLPD |
DIN 51524 |
| ضد شعله بدون آب |
FKM |
HFDU، HFDR |
ISO 12922 |
| مقاوم در برابر آب |
NBR، HNBR |
HFC ها |
| جهت جریان |
همانطور که در نمادهای جدول نشان داده شده است |
| فشار کار |
پورتهای P,A,B: 350 بار؛ پورت T210 بار برای نسخه DC (250 بار با گزینه M) ؛ 160 بار برای نسخه AC |
| جریان نامی |
ببینید نمودار Q/Ap در بخش |
| حداکثر جریان |
150 لیتری/دقیقه، محدودیت های عملیاتی را در بخش |
نوع اسپول، دو یا سه موقعیت دریچه های کار مستقیم با سولنویدهای پیچ دار.
سولنوئید ها توسط:
• لوله پیچ خورده نوع مرطوب، متفاوت برای منبع برق AC و DC، با یکپارچه
پین سرکوب دستی
• کویل های قابل تعویض، خاص برای منبع برق AC یا DC، به راحتی قابل تعویض
بدون ابزار - برای ولتاژ های موجود بخش 5 را ببینید
حفاظت استاندارد از کویل ها IP65
کویل های اختیاری با IP67 AMP Junior Timer، Deutsch، سیم سرب در دسترس هستند
اتصال (انتخابات XJ، XK، XS) یا با گواهینامه استاندارد آمریکای شمالی
CURUS، بدون کانکتور (اختیاری XUL).
طیف گسترده ای از اسپیل های قابل تعویض، بخش 2 را ببینید.
بدن دریچه است 3 نوع اتاق ساخته شده توسط قالب گیری پوسته با گسترده
گذرگاه های داخلی که باعث کاهش فشار پایین می شوند
