Name: EATON VICKERS دریچه هدایت شده هیدرولیک سولناید DG4-3V-60 ISO4401
Brand: FLY AUTOMATION
SKU: DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4
Price: 45.00 USD
Availability: InStock

خانه محصولات اجزای سیستم هیدرولیک

EATON VICKERS دریچه هدایت شده هیدرولیک سولناید DG4-3V-60 ISO4401

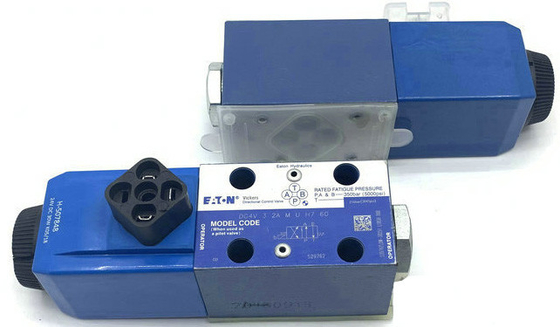

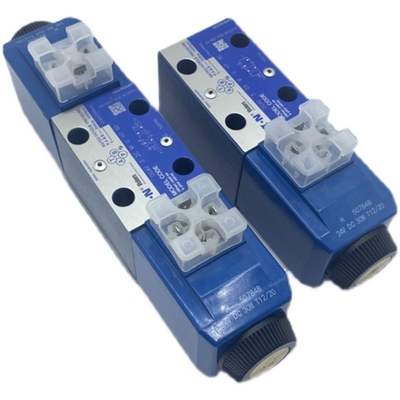

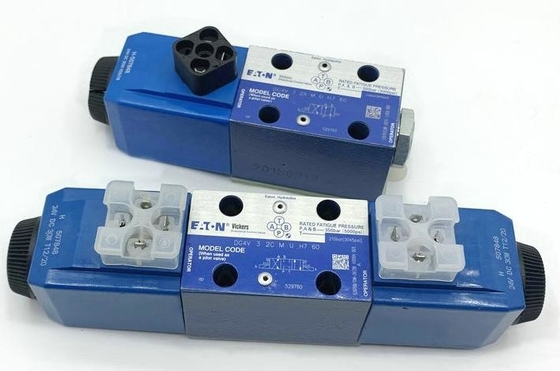

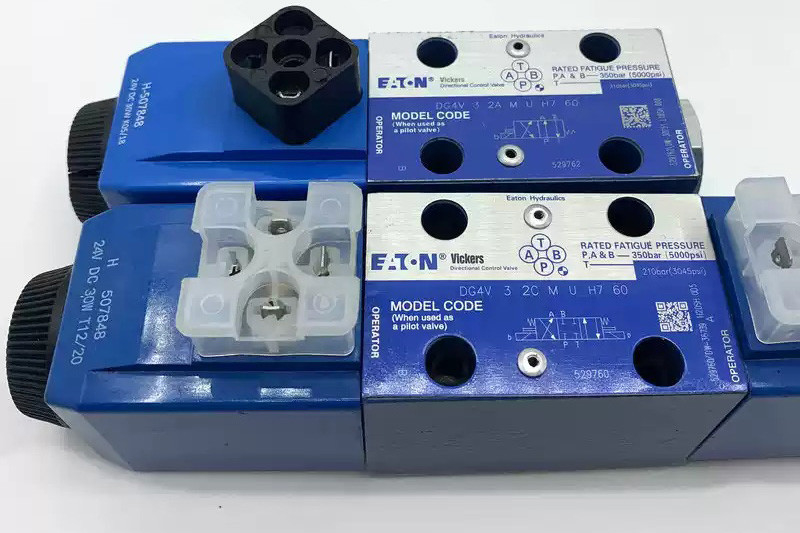

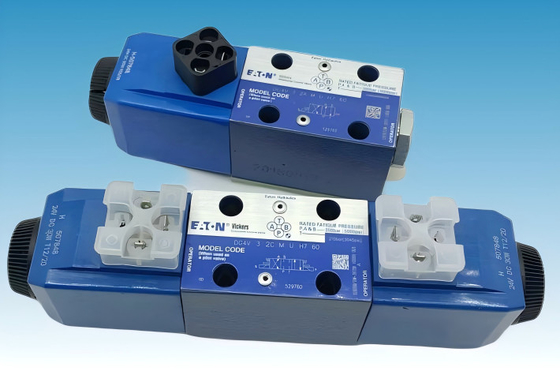

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

جزئیات محصول:

محل منبع:	چین آمریکا
نام تجاری:	EATON VICKERS
شماره مدل:	DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	35-55USD
جزئیات بسته بندی:	کیسه های پلی، جعبه، کارتن، پالت
زمان تحویل:	3-12 روز کاری
شرایط پرداخت:	T/T، وسترن يونين، ميني گرام، پي پال
قابلیت ارائه:	500 عدد در هفته

مخاطب

توضیحات محصول جزئیات

ولتاژ:	DC24V AC220V	حداکثر فشار:	350 بار
مواد بدن:	فولاد کربن	نوع شیفت:	نرم
قرقره:	متناسب	ضد آب:	مطابق با NEMA 4، تا IP67 در برخی از مدل ها
گزینه های اتصال:	هشت اتصال برق	الگوی نصب:	NFPA D03، CETOP 3، NG 6
رابط نصب:	DIN 24340-A6، ISO 4401-AB-03-4-A، CETOP R35H 4.2-4-03
برجسته کردن:	دریچه هدایت شده هیدرولیک,دریچه هدایت شده ایتون ویکرز,DG4-3V-60 , EATON VICKERS Solenoid Operated Directional Valve , DG4-3V-60

EATON VICKERS دریچه هدایت شده هیدرولیک سولناید DG4-3V-60 ISO4401

کد سفارش:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

EATON VICKERS دریچه هدایت شده هیدرولیک سولناید DG4-3V-60 ISO4401
توضیحات کلی
1. شیرهای کنترل جهت دار که توسط سولینوئید کار می کنند برای هدایت و متوقف کردن جریان در هر نقطه ای از سیستم هیدرولیکی هستند.
2کنترل کارآمد از قدرت هیدرولیکی بیشتر بدون افزایش مصرف قدرت سولناید.
3هزینه نصب و صرفه جویی در فضای از نسبت قدرت / وزن و اندازه بالاتر.
4انعطاف پذیری نصب ناشی از انتخاب ترکیب های متعدد از کانکتورهای سولینوئید و مکان ها.
5مهر و موم های ویتون به عنوان استاندارد برای قابلیت چند مایع مهر و موم های نیتریل به عنوان یک گزینه کد مدل در دسترس است.
6بهره وری ماشین بیشتر و دوام بیشتر به دلیل ماندگاری و مقاومت ثابت شده،
بیش از 20 میلیون چرخه آزمایش شده است.
7. کویل های سولینوئید را می توان به سرعت و به راحتی بدون نشت از سیستم هیدرولیک تغییر داد.
8طراحی سیستم فشرده و مقرون به صرفه در صورت استفاده با شیر Eaton® SystemStakTM و زیرپلاک ها.

داده های عملیاتی
ویژگی DG4V-3 DG4V-3S DG4V-3R
محدودیت فشار پورتهای P، A و B 350 بار (5075 psi) 350 بار (5075 psi) 350 بار (5075 psi)

پورت T 210 بار (3045 PSI) 100 بار (1450 PSI) 210 بار (3045 PSI)
نرخ جریان مشاهده داده های عملکرد مشاهده داده های عملکرد مشاهده داده های عملکرد
فاکتور مربوط به کار مداوم؛ ED = 100٪ مداوم؛ ED = 100٪ مداوم؛ ED = 100٪
نوع حفاظت: از مواد شیمیایی حاوی: به درستی نصب شده	IEC 144 کلاس IP65 IEC 144 کلاس IP65 IEC 144 کلاس IP65 پلگ
پیچ و تاب کویل کلاس H کلاس H کلاس H
سیم های سربی (فایل های نوع F***) کلاس H کلاس H کلاس H
کلاس F، کلاس F، کلاس F
نوسانات ولتاژ مجاز: حداکثر به محدودیت های دمایی مراجعه کنید. به محدودیت های دمایی مراجعه کنید. به محدودیت های دمایی مراجعه کنید.
حداقل ۹۰ درصد درجه بندی ۹۰ درصد درجه بندی ۹۰ درصد درجه بندی
زمان پاسخ معمولی در ولتاژ نامی 100٪ اندازه گیری شده از اعمال / حذف ولتاژ تا جابجایی کامل اسپول از اسپول 2C در:
سرعت جریان P-A، B-T 40 l/min (10.6 USgpm) 20 l/min (5.3 USgpm) 20 l/min (5.3 Usgpm)
فشار 175 بار (2537 PSI) 175 بار (2537 PSI) 175 بار (2527 PSI)
AC (~) انرژی 15 ms 18 ms 18 ms
AC (~) از انرژی 23 ms 32 ms 32 ms
DC (=) انرژی 45 ms 60 ms 60 ms
DC (=) از انرژی 28 ms 40 ms 40 ms
مصرف برق، AC سولنوئید (برای کویل های ذکر شده در کد مدل)			اوليه VA (RMS) ▲	مالداری VA (RMS)	اوليه VA (RMS) ▲	مالداری VA (RMS)	اوليه VA (RMS)	مالداری VA (RMS)
کویل های قدرت کامل: کپسول های دو فرکانس در 280 61 280 61 N/A 50 هرتز
سیم پیچ دو فرکانس در 300 58 300 58 N/A 60 هرتز
کویل های کم قدرت ‬BL‬ و ‬DL‬: (به همراه ️N ️ ️ موجود نیست) مدل های بدون بهار)			اسپری های کم قدرت قابل استفاده نیست دریچه های DG4V-3S		170 37 N/A
کپسول های دو فرکانس در 190 37 N/A 50 هرتز
سیم پیچ دو فرکانس در N/A ۶۰ هرتز
مصرف برق کویل های قدرت کامل: 12 ولت، نوع مدل G		سولنایدهای DC در ولتاژ نامی و 20 30W ️			C (68F). 30 وات	️	N/A
24 ولت، نوع مدل H		30W ️			30 وات	️	N/A
کویل های کم قدرت: 12 ولت، نوع مدل:		اسپری های کم قدرت قابل استفاده نیست با دریچه های DG4V-3S			️	18 وات	N/A
24 ولت، نوع مدل:					18 وات	️	N/A
24 ولت، HM Coil					8W	️	N/A
n برای کاربردهایی که در آن دریچه ها باید تحت فشار (یا انرژی یا غیر انرژی) در فشار بیش از 210 بار (3045 psi) بدون تغییر مکرر باشند، توصیه می شود از مدل عملکرد، DG4V-3.
▲ چرخه نیمه اول؛ آرماژر به طور کامل باز می شود.

EATON VICKERS دریچه هدایت شده هیدرولیک سولناید DG4-3V-60 ISO4401
DG4V3-S/R- دریچه های عملکرد بالا و عملکرد استاندارد
1حداقل کاهش فشار 2.5 بار در 30 لیتر در دقیقه
2طیف وسیعی از کانکتورهای کویل شامل DIN، Deutsch، AMP و جعبه ترمینال.
3 محدوده ولتاژ و گزینه های قدرت کویل.
4. تا 80 لیتر/دقیقه (21 USgpm) و تا 40 لیتر/دقیقه (10.5 USgpm) به ترتیب در 350 بار (5000 psi).
5. به طراحان این فرصت را می دهد تا بهترین بسته ارزش را برای هر برنامه انتخاب کنند.
6. رابط استاندارد بین المللی. چهره نصب شیر مطابق با ISO 4401 ، اندازه 03 و سازگار با استانداردهای بین المللی مرتبط است.
EATON VICKERS دریچه هدایت شده هیدرولیک سولناید DG4-3V-60 ISO4401

حداکثر فشار: 350 بار
نسبی: ED=100٪
کلاس حفاظت: IP65
پیچ و تاب کویل: کلاس H
سیم سرب: کلاس H
کپسول شدن کویل: کلاس F
فشار کار: 175بار
قدرت کویل: 30W، 18W
