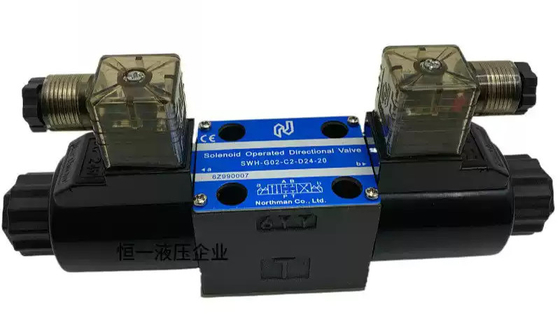

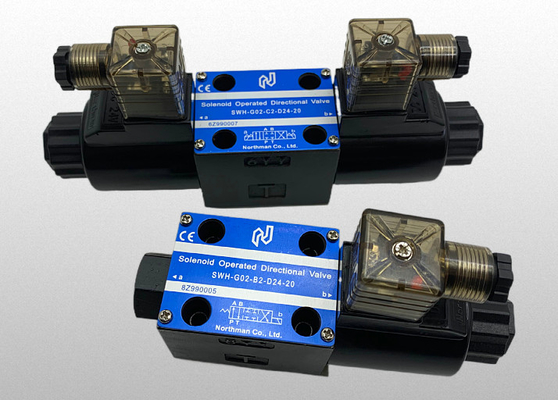

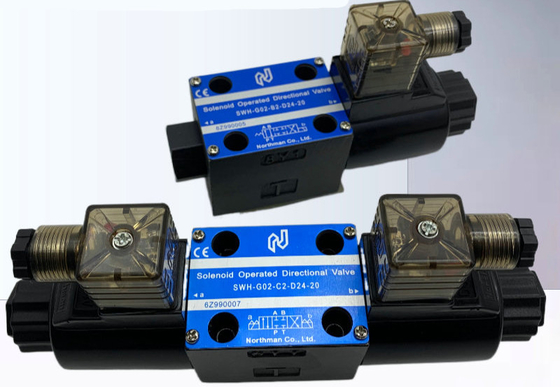

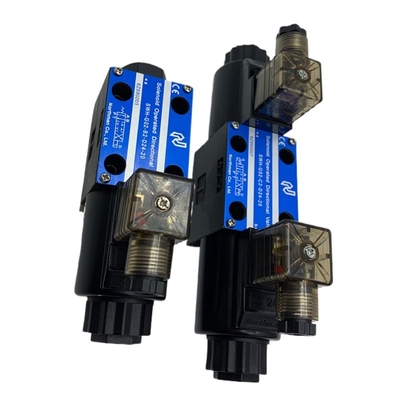

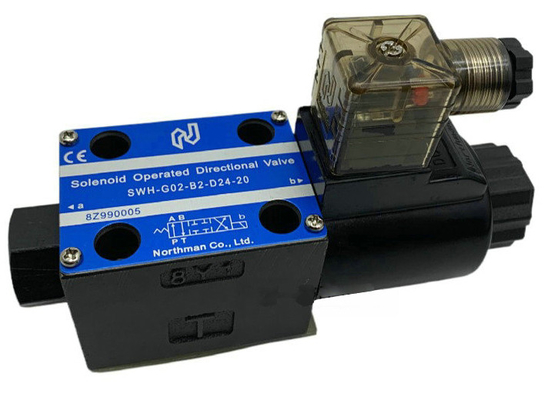

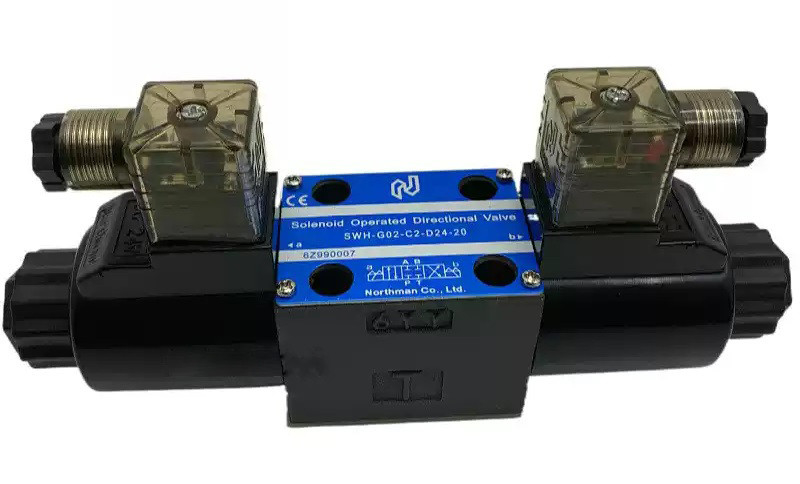

دریچه کنترل جهت دار هیدرولیک سری Northman SWH-G02
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
ویژگی ها
• دستگاه در سیستم روغن کار می کند. ضربه کم می شود، سر و صدا کاهش می یابد و عمر سولناید افزایش می یابد.
• سولنویید آرماتور مرطوب مهر و موم pushpin را از بین می برد، بنابراین هیچ لباس مهر و موم یا نشت برای طول عمر شیر.
• کویل های قالب بندی شده برای حداکثر خواص عایق بندی، که در برابر رطوبت و کثافت مقاوم است.
• فلج فولزونیک، برای آسایش نگهداری.
• تمام اسپیل ها و بدن ها قابل تعویض هستند، که نگهداری را ساده می کند.
• چراغ های سیگنال نشان دهنده و کیت بولت استاندارد هستند.
• فشار بالا، جریان بالا و کاهش فشار کم.
• اسپیل متعادل به طور ویژه طراحی شده، نیروی تغییر مناسب را برای حداکثر قابلیت اطمینان و عمر طولانی فراهم می کند.
• کیت های مهر و موم Viton برای مایعات مقاوم در برابر آتش در دسترس هستند.
حداکثر فشار عملیاتی: 310 بار (4500 PSI)
ظرفیت جریان نامی: 63 LPM (16.8 GPM) MAX - با توجه به نوع اسپول متفاوت است
حداکثر فشار ضد لوله مخزن: 138 BAR (2000 PSI)
حداکثر فرکانس های کار: ۳۰۰ سی پی ام
فیلتر کردن توصیه شده: 25 مایکرون
مایعات هیدرولیکی: روغن معدنی، ویسکوزیتی 10 - 400 cST
محدوده دما: -25°C تا +90°C (-13°F تا +194°F)
اطلاعات فنی:
• سولینوئید می تواند در محدوده -10٪ تا +10٪ از ولتاژ نامی کویل استفاده شود.
• مقاومت در برابر ولتاژ 1500 v/sec
• مقاومت عایق بیش از 100mQ
• مطابق با درجه بندی IP65
• یک سیگنال لحظه ای حدود 0.1 ثانیه برای تغییر حرکت مورد نیاز است.
لوازم:
• کیت های بولت نصب با پیچ های سر بند دریچه عرضه می شوند
(#10-24UNCx1-3/4"L 4 پی سی) برای کشش گشتاور 50-70 kgf-cm (43.3-60.6 پوند-در).
• O-Ring AS568-012 4 عدد
کاهش فشار و منحنی عملکرد
سیستم های آزمایش
1-آزمایش شیر
2. پمپ
3حسگر فشار
4حسگر جريان
5. دریچه امداد
6. دریچه گاز
سیستم های آزمایش
1-آزمایش شیر
2. پمپ
3حسگر فشار
4حسگر جريان
5. دریچه امداد
6. دریچه گاز
شرایط آزمایش
فشار: 138 بار (2000PSI)
میزان جریان: 30 LPM ((8 GPM)
ویسکوزیت: 35 cSt ((175 SSU)
ویژگی ها
• ولتاژ افزایش را سرکوب می کند.
• از شرارهای بین تماس های رله جلوگیری می کند.
• طول عمر تماس رله را افزایش می دهد.
تاثیرات
• قابلیت اطمینان رله کنترل را بهبود می بخشد.
• طول عمر رله های معمولی را افزایش می دهد.
• می تواند با یک رله کوچک کار کند.
• مدل مستقیم کننده RAC که در آن DC ساخته شده است، جرقه ها را در تماس رله کنترل از بین می برد.
| مدل و وزن |
| مدل |
وزن |
مدل |
وزن |
| در کیلوگرم |
در کیلوگرم |
| SWH-G02-C **-A***-10-** |
1.9 ((4.18) |
SWH-G02-C -A ***-20- ** |
1.9 ((4.18) |
| SWH-G02-B **- A***-10-** |
1.6 ((3.52) |
SWH-G02-B- A***-20-** |
1.5 ((3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6 ((3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6 ((3.52) |
| SWH-G02-D **- A ***-10-** |
1.9 ((4.18) |
SWH-G02-D- A ***-20- ** |
1.9 ((4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9 ((4.18) |
SWH-G02-D - D/R *** -20-** |
1.9 ((4.18) |
