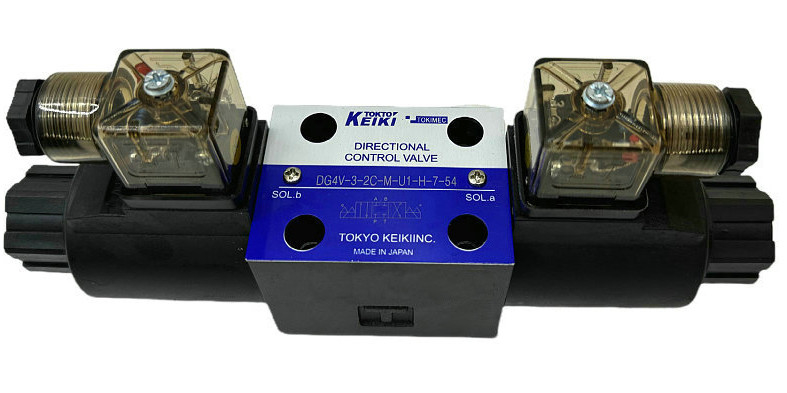

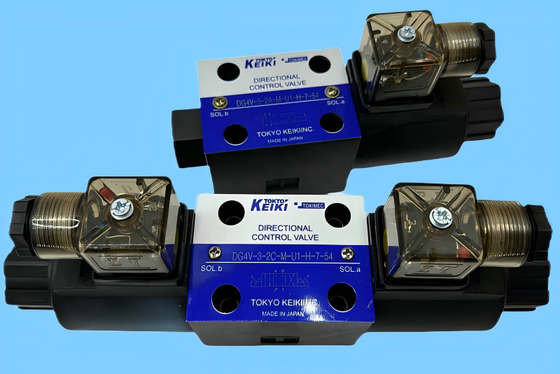

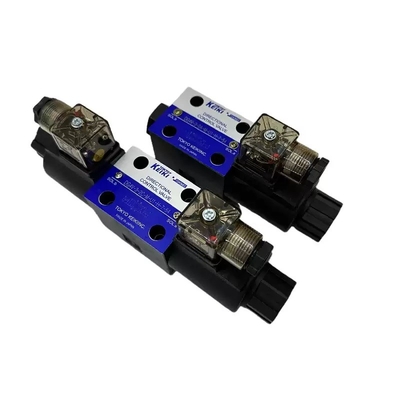

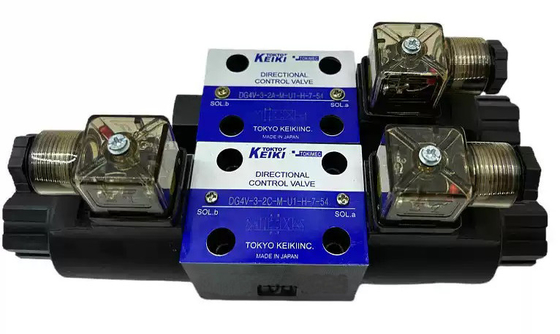

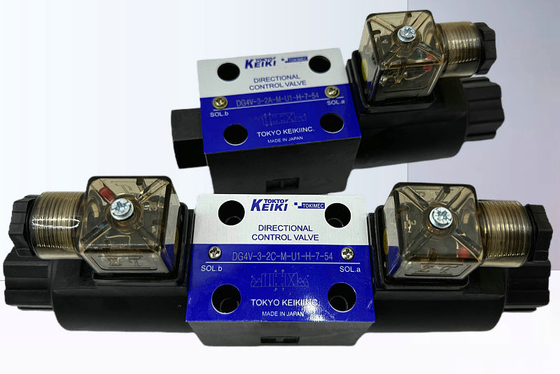

توکیو KEIKI TOKIMEC دریچه های کنترل جهت دار به وسیله سولناید DG4V-3
مدل ها:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| کد نمونه |
حداکثر فشار کاری MPa |
حداکثر جریان L/دقیقه |
فشار بازپرداخت مخزن مجاز MPa |
حداکثر فرکانس سوئیچینگ (cls/min) |
وزن در کیلوگرم |
| AC |
دی سی |
تبدیل AC/DC |
سولنوئید های تک نفره |
سولنوئید های دوگانه |
| DG4V-3 |
35 |
"خصوصیات فشار و جریان" را ببینید. |
20. 6 |
300 |
300 |
120 |
AC |
دی سی |
AC |
دی سی |
| 1.5 |
1. 6 |
1.8 |
2.0 |
حداکثر فشار کاری: 35MPa
فشار مجاز مخزن: 20.6MPa
مصرف برق: DC 28-31W AC: 19-26W
کلاس عایق بندی: H 180°C
مقادیر جریان و مصرف برق با شرایط دمایی متفاوت است. مقادیر نشان داده شده در جدول بر اساس 30 °C است.
در نوع تبدیل AC/DC، قدرت AC برای فعال کردن سولناید DC توسط تنظیم کننده داخلی استفاده می شود و با ویژگی های سولناید های bv pc ارائه می شود،این به این معنی است که موارد لازم برای سولنوییدهای PE به طور کامل برای جریان حداکثر است..
برای اطلاعات بیشتر در مورد سولینوئیدها برای ولتاژ های تغذیه ای که در بالا ذکر نشده اند، از توکیو کیکی مشورت کنید.
جهت گیری نصب
برای اطمینان از تغییر مطمئن از هیچ نوع بهار خاموش
دریچه ها، دریچه های نصب به طوری که محور اسپول افقی است.
هیچ محدودیتی در جهت نصب برای دیگر اسپیل ها/فسل ها
ترتيبات.
انرژی گیری سولنویید
همیشه اطمینان حاصل کنید که یک طرف از سولنویید غیر فعال است
قبل از انرژی بخش مخالف. برای بهار متمرکز
و دریچه های بهار، سولنویید باید به طور مداوم
انرژی در هنگام تغییر مدار.
سولناید باعث می شود که اسپول به موقعیت تجویز شده بازگردد.
برای دریچه های بدون دریچه ی باز شده ی یدکی، اسپول
در موقعیت سوئیچ شده توسط باز کردن نگه داشته می شود اما به
مطمئن شوید که اتصال مدار، سولینوئید باید انرژی باشد
برای بیشتر از 0.1 ثانیه
لوله بندری مخزن
جلوگیری از افزایش فشار غیرطبیعی بالاتر از حد مجاز
فشار نام تجاری از تولید در بندر T.
نوع آرماتور مرطوب است بنابراین اطمینان حاصل کنید که شیر همیشه پر شده است
با روغن
استفاده از شیرهای دو طرفه و سه طرفه
شیر طراحی شده است به عنوان چهار طرفه و حداکثر جریان محدود است زمانی که
از آن به عنوان دریچه های دو یا سه طرفه استفاده کنید.
جزئیات.
دوره های طولانی انرژی گیری سولنویید
مراقبت باید به عنوان دوره های طولانی از solenoid پرداخت شود
انرژی در فشار بالا ممکن است باعث چسبیدن اسپول شود و
نقص در کار کردن سوئیچ
خرابی ناشی از فشار افزایش
اجتناب از ترکیب جریان خطوط مخزن مستعد افزایش
فشار های افزایش در بندر T ممکن است منجر به اسپول شود
هیچ نوع دریچه ای با باز شدن بهار وجود ندارد.
که در طول تخلیه انرژی به چنین خرابی ها حساس هستند.
کار دستی
براي تبديل دستي، پرش بر روي فلش کنترل دستي
آگاه باشید که نیروی حرکت با ارتفاع پشت افزایش می یابد
فشار (گراف را ببینید)
1 مایع هیدرولیک
حذف: مایع مبتنی بر روغن معدنی، مایع مبتنی بر گلیکول آب
F3: استر فسفات
2 دریچه کنترل جهت دار با سولینوید (تثبیت گاسکت)
نوع آماتور خیس
3 ابعاد نصب:31S0 4401-03
5 تنظیمات اسپول/فسل
A: از پیش رفته ی بهار، نوع A (2 موقعیت، یک سولناید)
B: از پیش رفته ی بهار، نوع B (2 موقعیت، یک سولناید)
C: نوع مرکز بهار (3 موقعیت، سولنوید دوگانه)
N: بدون نوع باز شده ی بهار (2 موقعیت، سولنوید دوگانه)
6 پیکربندی مونتاژ سولینوئید (برای مجموعه های بهار، نوع A و E)
حذف: استاندارد (با انرژی: P به B، A به T)
L: ساخت سمت چپ (با انرژی: P به A، B به T)
7 سیستم سیم کشی برق
P: سولناید های پلاگین شده، جعبه لوله، G 1/2
U: DIN43650 کانکتورها، Pg.11
KU: خطوط پرنده (طول سیم سرب استاندارد 350 میلی متر،
DC 12V، 24V فقط)
8 لوازم جانبی الکتریکی
حذف: بدون لوازم جانبی (سیم های الکتریکی P، KU) و
برای بدون کانکتورها (سیم های الکتریکی U)
1: کانکتورهای بدون لوازم جانبی (برقی U)
2: با چراغ شاخص (استانداردهای AC)
4: با سرکوب کننده افزایش (برقی سیم کشی KU، آهسته سولناید deenergize)
7: با لامپ شاخص و سرکوب کننده افزایش (استانداردی DC)
9: تنظیم کننده سولناید ADC (از انرژی خارج شدن سریع سولناید) ، لامپ شاخص و سرکوب کننده افزایش
12:مصالحه کننده سولنوید ADC (بی انرژی سازی آهسته سولنوید) ، چراغ شاخص و سرکوب کننده افزایش
