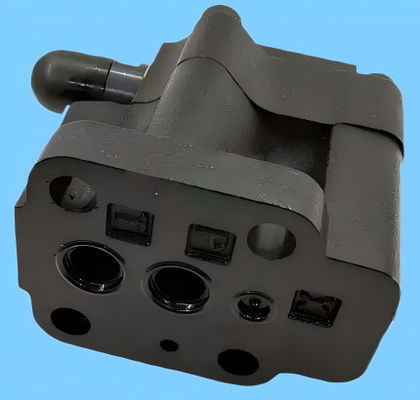

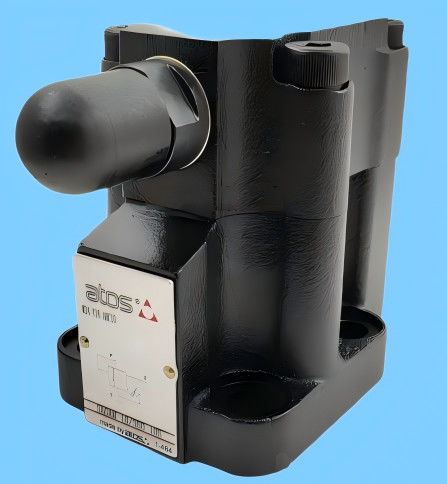

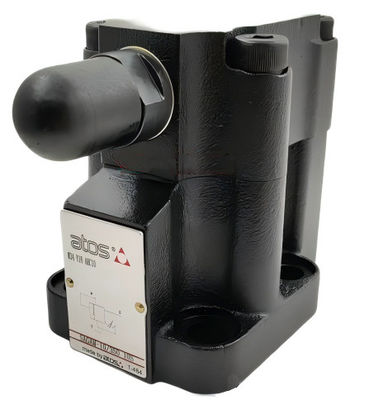

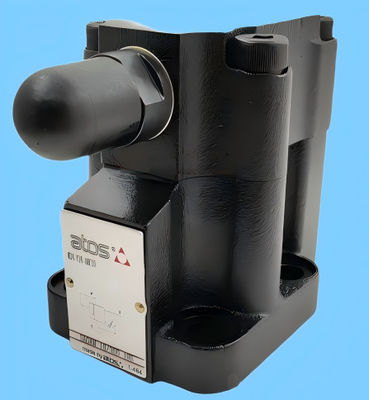

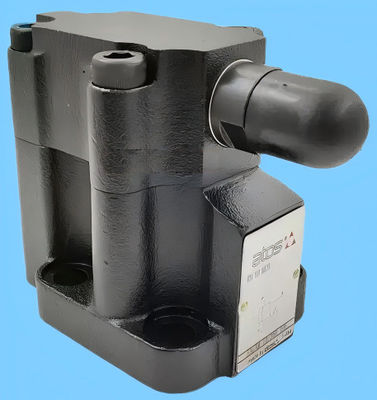

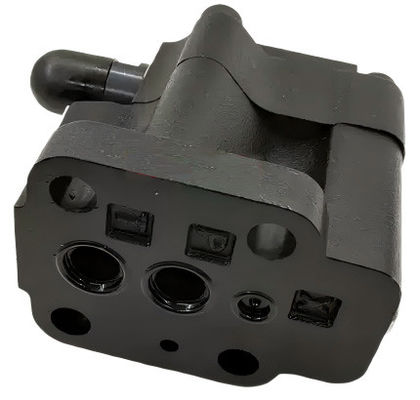

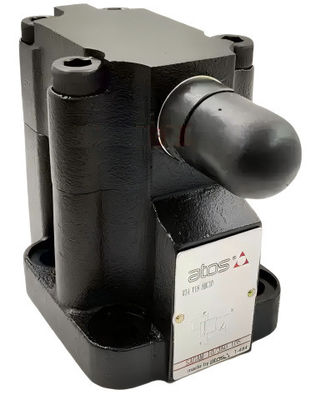

Name: ATOS SAGAM DC24V ISO 6264 350 بار شیر فشار هیدرولیک SAGAM-10/350 10S SAGAM-20/50 10S
Brand: Airwolf Automation
SKU: SAGAM-10/350 10S SAGAM-10/50 10S SAGAM-20/100 10S SAGAM-10/210 10S SAGAM-20/350 10S SAGAM-20/50 10S
Price: 106.00 USD
Availability: InStock

خانه محصولات اجزای سیستم هیدرولیک

ATOS SAGAM DC24V ISO 6264 350 بار شیر فشار هیدرولیک SAGAM-10/350 10S SAGAM-20/50 10S

ATOS SAGAM DC24V ISO 6264 350 Bar Hydraulic Pressure Relief Valve SAGAM-10/350 10S SAGAM-20/50 10S

جزئیات محصول:

محل منبع:	ایتالیا چین
نام تجاری:	ATOS
شماره مدل:	SAGAM-10/350 10S SAGAM-10/50 10S SAGAM-20/100 10S SAGAM-10/210 10S SAGAM-20/350 10S SAGAM-20/50 10S

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	45-168USD
جزئیات بسته بندی:	کیسه های پلی، جعبه، کارتن، پالت
زمان تحویل:	3-12 روز کاری
شرایط پرداخت:	T/T، وسترن يونين، ميني گرام، پي پال
قابلیت ارائه:	500 عدد در هفته

مخاطب

توضیحات محصول جزئیات

حداکثر فشار:	35 مگا پاسکال	محدوده فشار [bar:	1
نوع کویل:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	فسخ:	DG: DIN43650 DL: سیم های سرب (2)
کلاس عایق:	H 180°C	تحمل ولتاژ تغذیه:	± 10%
تنظیم فشار:	50; 100; 210; 350 بار	سیالات - دما:	-40-120 درجه سانتیگراد
سطح نصب:	اندازه ISO 4401 10	درجه حفاظت مطابق DIN EN 60529:	IP65
برجسته کردن:	دریچه فشار هیدرولیک 24V , شیر فشار هیدرولیک ۳۵۰ بار , دریچه کاهش فشار برای سیستم هیدرولیک

ATOS SAGAM DC24V ISO 6264 350bar شیر فشار SAGAM-10/350 10S SAGAM-20/50 10S

کد سفارش:

SAGAM-10/350 10S

SAGAM-10/50 10S

SAGAM-20/100 10S

SAGAM-10/210 10S

SAGAM-20/350 10S

SAGAM-20/50 10S

SAGAM-10/100 10S

SAGAM-20/210 10S

SAGAM دو مرحله ای دریچه های کاهش فشار هستند

با پاپت متعادل، طراحی شده برای کار در سیستم های هیدرولیکی روغن.

دو مرحله، نصب زیرپلاک - اندازه ISO 6264 10، 20 و 32

در نسخه های استاندارد، فشار کنترل پاپت 1 از مرحله اصلی 2 با استفاده از یک پیچ grub محافظت شده توسط کلاه 3 در پوشش 4 تنظیم می شود.

نسخه های اختیاری با تنظیم توسط چرخ دستی 5 به جای پیچ grub در صورت درخواست در دسترس هستند.

چرخش به جهت ساعت فشار رو افزایش میده

SAGAM می تواند با یک SDHE آزمایشی مجهز شود

دریچه سولنویدی 6 برای تهویه

سطح نصب: اندازه ISO 6264 10، 20 و 32

حداکثر جریان: 200، 400 و 600 لیتری در دقیقه

حداکثر فشار تا 350 بار

فشار تنظیم: 50؛ 100؛ 210؛ 350 بار

محدوده فشار [بار]: 4+50؛ 6+100؛ 7+210؛ 8+350

درجه حفاظت مطابق DIN EN 60529: IP65

فاکتور تعرفه نسبی: 100%

تحمل ولتاژ تغذیه: 土10%

ویژگی های هیدرولیکی:

مدل شیر	SAGAM-10	SAGAM-20	SAGAM-32
تنظیم [بار]	50100؛ 210؛ 350
محدوده فشار [بار]	4+50؛ 6+100؛ 7+210؛ 8+350
فشار حداکثر [بار]	پورتهای P،X= 350 پورتهای T،Y = 210 (بدون شیر فولناید خلبان) برای نسخه با شیر فولناید خلبان، جدول های فنی SHE015 را ببینید.
حداکثر جریان [/دقیقه]	200	400	600

ویژگی های اصلی، مهر و مایعات - برای مایعات دیگر که در جدول زیر ذکر نشده است، با دفتر فنی ما مشورت کنید:

موقعیت مونتاژ	هر موقعیت
پوشش سطح زیرپلاک	شاخص خشکی Ra 0,4 - نسبت مسطحیت 0,01/100 ((ISO 1101)
دمای محیط	اجرای استاندارد = -30C+ +70°C / گزینه PE = -20°C+ +70°C / گزینه BT = -40°C+ +70°C
مهر و موم، دمای مایع توصیه شده	مهر و موم های NBR (استانداردی) = -20 °C + + 80 °C، با مایعات هیدرولیک HFC = -20 °C + 50 °C مهر و موم های FKM (/ گزینه PE) = -20 °C + + 80 °C مهر و موم های HNBR (/ گزینه BT) = -40 °C + + 60 °C، با مایعات هیدرولیک HFC = -40 °C + + 50 °C
ويسکوسیت توصیه شده	15+100 mm2/s - حداکثر محدوده مجاز 2,8 + 500 mm/s
حداکثر سطح آلودگی مایع	ISO4406 کلاس 20/18/15 NAS1638 کلاس 9، همچنین بخش فیلتر در www.atos.com یا کاتالوگ KTF را ببینید
مایع هیدرولیک	نوع مهر مناسب	طبقه بندی	استاندارد مرجع
روغن های معدنی	NBR، FKM، HNBR	HL، HLP، HLPD، HVLP، HVLPD	DIN 51524
ضد شعله بدون آب	FKM	HFDU، HFDR	ISO 12922
مقاوم در برابر آب	NBR، HNBR	HFC ها	ISO 12922

ویژگی های کویل ها (برای SAGAM با شیر تهویه سولنویدی):

کلاس عایق بندی	با توجه به دمای سطح H (180°C) برای کویل های DC F (155°C) برای کویل های AC کویل های سولینوئید، استانداردهای اروپایی ENISO 13732-1 و EN ISO 4413 باید در نظر گرفته شود.
درجه حفاظت مطابق DIN EN 60529	IP 65 (با کانکتورهای 666,667، 669 درست جمع شده)
فاکتور تعرفه نسبی	100 درصد
ولتاژ و فرکانس تغذیه	ویژگی الکتریکی را ببینید
تحمل ولتاژ تغذیه	土10%
گواهینامه	cURus استاندارد آمریکای شمالی

ویژگی های الکتریکی برای SAGAM با شیر سولنوئید:
