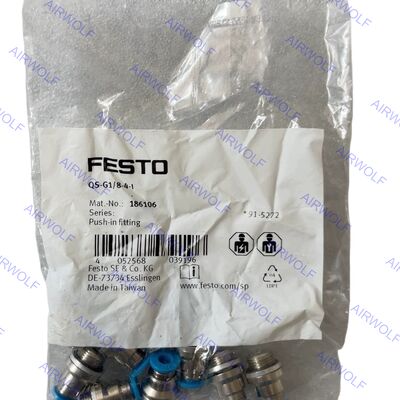

اتصالات فشاری سری QS فستو QS-G1/8-10-I QS-G1/8-10-I-100 QS-G1/4-6-I QS-G1/4-8-I سری QS

Festo QS-G1/8-10-I QS-G1/8-10-I-100 QS-G1/4-6-I QS-G1/4-8-I QS Series Push-in Fitting

جزئیات محصول:

محل منبع:	آلمان، چین
نام تجاری:	Festo, AIRWOLF or OEM
شماره مدل:	QS-G1/8-10-I، QS-G1/8-10-I-100، QS-G1/4-6-I، QS-G1/4-8-I

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	0-1USD
جزئیات بسته بندی:	جعبه، کارتن، پالت، کیسه های پلاستیکی
زمان تحویل:	1-7 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، پی پال
قابلیت ارائه:	5000 PCS در هفته

مخاطب

توضیحات محصول جزئیات

کد مورد:	QS-G1/8-10-I، QS-G1/8-10-I-100، QS-G1/4-6-I، QS-G1/4-8-I	مصالح مسکن:	آلومینیوم آنودایز، برنج با روکش نیکل، PBT
مواد مهر و موم لوله:	NBR	فشار عملیاتی:	-0.95~14bar (آب: حداکثر 0.6 مگاپاسکال در حداکثر 50 درجه سانتیگراد)
محدوده دمای کاری:	-10 ~ 80 ℃	اتصال پنوماتیک، پورت 1:	R1/4، R1/8
اتصال پنوماتیک، پورت 2:	OD لوله: 8 میلی متر، 10 میلی متر	محیط کار:	هوای فشرده مطابق ISO 8573-1:2010 [7:-:-]، آب (مایع، بدون یخ)
برجسته کردن:	اتصالات فشاری پنوماتیک سری QS فستو,اتصالات لوله پنوماتیک G1/8-10-I,کانکتورهای فشاری QS-G1/4-8-I , G1/8-10-I pneumatic tube fittings , QS-G1/4-8-I push-in connectors

اتصالات فشاری سری QS فستو

اتصال فشاری سری QS فستو برای سرعت و سادگی بی‌نظیر در مونتاژ سیستم‌های پنوماتیک طراحی شده است. فناوری فشاری بصری آن امکان اتصال لوله‌ها را به صورت ایمن و بدون ابزار در چند ثانیه فراهم می‌کند و زمان نصب و نگهداری را به طور چشمگیری کاهش می‌دهد. مکانیزم دکمه‌ای ساده فشاری و رهاسازی، امکان جدا کردن سریع لوله را برای پیکربندی مجدد آسان فراهم می‌کند. این طراحی کاربرپسند، خطاها و هزینه‌های نیروی کار را به حداقل می‌رساند و آن را به انتخابی ایده‌آل برای ساده‌سازی تولید، نمونه‌سازی و اصلاحات سیستم که در آن‌ها کارایی حیاتی است، تبدیل می‌کند.

کدهای سفارش:

کد کالا	اتصال پورت 1	اتصال پورت 2	شماره قطعه	تعداد در بسته
QS-G1/8-10-I	رزوه نری G1/8	قطر خارجی لوله: 10 میلی‌متر	132999	10
QS-G1/8-10-I-100	رزوه نری G1/8	قطر خارجی لوله: 10 میلی‌متر	133000	100
QS-G1/4-6-I	رزوه نری G1/4	قطر خارجی لوله: 6 میلی‌متر	186108	10
QS-G1/4-8-I	رزوه نری G1/4	قطر خارجی لوله: 8 میلی‌متر	186110	10

دیتاشیت:

داده‌های فنی عمومی – رزوه نری متریک و G
اتصال پنوماتیک، پورت 1	رزوه نری M5	رزوه نری G1/8	رزوه نری G1/4	رزوه نری G3/8	رزوه نری G1/2	رزوه نری G3/4
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه شده	حلقه آب‌بندی
گشتاور نامی	1.2 نیوتن‌متر	5.4 نیوتن‌متر	9 نیوتن‌متر	15.5 نیوتن‌متر	26 نیوتن‌متر	20 نیوتن‌متر
تلرانس گشتاور سفت کردن نامی	± 20%
اندازه نامی	1.8 ... 2.4 میلی‌متر	2.6 ... 6 میلی‌متر	3.1 ... 8.5 میلی‌متر	4.2 ... 11 میلی‌متر	6.4 ... 13 میلی‌متر	20 میلی‌متر
عمق ورود لوله 1)	14.9 ... 17 میلی‌متر	14.9 ... 20.7 میلی‌متر	17 ... 23.4 میلی‌متر	18.1 ... 24.8 میلی‌متر	23.3 ... 24.8 میلی‌متر	27.54 میلی‌متر
وزن محصول	8 ... 13 گرم	7.7 ... 31 گرم	13 ... 48 گرم	20 ... 97 گرم	33 ... 158 گرم	91.2 گرم

1) عمق‌های ورود لوله نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

داده‌های فنی عمومی – رزوه نری R
اتصال پنوماتیک، پورت 1	رزوه نری R1/8	رزوه نری R1/4	رزوه نری R3/8	رزوه نری R1/2
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه شده	پوشش
اندازه نامی	2.4 ... 6 میلی‌متر	2.8 ... 8.5 میلی‌متر	4.2 ... 11 میلی‌متر	6.3 ... 13 میلی‌متر
عمق ورود لوله ¹)	11.6 ... 20.7 میلی‌متر	11.9 ... 23.4 میلی‌متر	17 ... 24.8 میلی‌متر	20.2 ... 24.8 میلی‌متر

1) عمق‌های ورود لوله نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

داده‌های فنی عمومی – رزوه مادگی G
اتصال پنوماتیک، پورت 1	رزوه مادگی G1/8	رزوه مادگی G1/4	رزوه مادگی G3/8	رزوه مادگی G1/2
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه شده	پوشش
اندازه نامی	2.8 ... 7 میلی‌متر	3 ... 11 میلی‌متر	5 ... 11 میلی‌متر	11 ... 15 میلی‌متر

داده‌های فنی عمومی – بوش فشاری
اتصال پنوماتیک، پورت 1	بوش فشاری Ø 4 میلی‌متر	بوش فشاری Ø 6 میلی‌متر	بوش فشاری Ø 8 میلی‌متر	بوش فشاری Ø 10 میلی‌متر	بوش فشاری Ø 12 میلی‌متر	بوش فشاری Ø 16 میلی‌متر
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
اندازه نامی	2.5 میلی‌متر	2.3 ... 4 میلی‌متر	2.3 ... 6 میلی‌متر	3.8 ... 7.5 میلی‌متر	3.7 ... 9 میلی‌متر	7.8 ... 11 میلی‌متر

اتصال پنوماتیک، پورت 1	برای قطر خارجی لوله 4 میلی‌متر	برای قطر خارجی لوله 6 میلی‌متر	برای قطر خارجی لوله 8 میلی‌متر	برای قطر خارجی لوله 10 میلی‌متر	برای قطر خارجی لوله 12 میلی‌متر	برای قطر خارجی لوله 16 میلی‌متر
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه شده	—					پوشش
اندازه نامی	2.8 میلی‌متر	2.8...4.3 میلی‌متر	2.8...7 میلی‌متر	4.3...9 میلی‌متر	6.2...11 میلی‌متر	13 میلی‌متر

اتصال پنوماتیک، پورت 2	برای قطر خارجی لوله 4 میلی‌متر	برای قطر خارجی لوله 6 میلی‌متر	برای قطر خارجی لوله 8 میلی‌متر	برای قطر خارجی لوله 10 میلی‌متر	برای قطر خارجی لوله 12 میلی‌متر	برای قطر خارجی لوله 16 میلی‌متر	برای قطر خارجی لوله 22 میلی‌متر
عمق ورود لوله 1)	14.9 میلی‌متر	17 میلی‌متر	18.2 میلی‌متر	20.7 میلی‌متر	23.3 میلی‌متر	24.8 میلی‌متر	27.54 میلی‌متر

1) عمق‌های ورود لوله نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

شرایط عملیاتی و محیطی:

فشار عملیاتی در کل محدوده دما	-0.95 ... 6 بار
فشار عملیاتی وابسته به دما	-0.95 ... 14 بار
نکته در مورد فشار عملیاتی	آب: حداکثر 0.6 مگاپاسکال در حداکثر 50 درجه سانتی‌گراد
محیط عملیاتی	هوای فشرده مطابق با ISO 8573-1:2010 [7:-:-] آب (مایع، بدون یخ)
نکته در مورد محیط عملیاتی و پایلوت	عملکرد با روانکاری امکان‌پذیر است آب: رزوه G فقط با نوع حلقه آب‌بندی OL به عنوان لوازم جانبی اضافی امکان‌پذیر است
دمای محیط	-10 ... 80 درجه سانتی‌گراد
کلاس مقاومت در برابر خوردگی CRC 1)	1 - تنش خوردگی کم
طبقه‌بندی دریایی	گواهینامه را ببینید

1) اطلاعات بیشتر www.festo.com/x/topic/kbk

مواد:

جنس بدنه	آلومینیوم آنودایز شده، برنج، آبکاری نیکل، PBT
جنس حلقه رهاسازی	POM
رنگ حلقه رهاسازی	آبی
جنس آب‌بند لوله	NBR
جنس قطعه گیره لوله	فولاد ضد زنگ با آلیاژ بالا
نکته در مورد مواد	مطابق با RoHS
جنس مهره	برنج آبکاری شده با نیکل
جنس پیچ توخالی	برنج آبکاری شده با نیکل
قابلیت استفاده در اتاق تمیز، اندازه‌گیری شده طبق ISO 1464414 1)	کلاس 4 مطابق با ISO 14644-1 قطعه نصب شده به صورت ایستا، ارزیابی معنی‌داری مطابق با ISO 14644-1 امکان‌پذیر نیست

1) برای بوش‌های فشاری QSH و درپوش‌های مسدود کننده QSC-...H، ارزیابی معنی‌داری مطابق با ISO 14644-1 امکان‌پذیر نیست (قطعات به صورت ایستا نصب شده‌اند)

ابعاد:

اتصالات فشاری سری QS فستو QS-G1/8-10-I QS-G1/8-10-I-100 QS-G1/4-6-I QS-G1/4-8-I سری QS

استانداردهای کیفیت:

شرکت برای محصولات، محصولات کاملاً نو و اصلی است، نه دست دوم و بازسازی شده، یا در صورت عدم تطابق، جبران خسارت و بازپرداخت کامل وجه انجام می‌شود، اما خریدار به دلیل خطای مدل انتخابی ما مسئول بازگشت کالا نیست. علاوه بر این، محصولات فروخته شده توسط شرکت از تاریخ حمل و نقل به مدت یک سال از ضمانت کیفیت برخوردار هستند، مطابق با استانداردهای کیفیت اصلی، در طول دوره گارانتی در صورت بروز مشکل در محصول، نیاز به تأیید تست توسط سازنده است، تأمین کننده مسئول حل آن است. تقاضای مشتری به دلیل نگهداری، استفاده و نگهداری نامناسب باعث کاهش کیفیت محصول شده و اعتراضی مطرح نمی‌شود.

نمونه‌ها:

شما می‌توانید نمونه‌ای برای سفارشی‌سازی محصولات ارسال کنید، ما مهندسان زیادی داریم که می‌توانند کمک کنند؛ اگر محصولی از من می‌خواهید، اما مطمئن نیستید که همان چیزی است که می‌خواهید، می‌توانید از من نمونه بخواهید، رایگان خواهد بود.

خدمات پس از فروش:

ما می‌توانیم مجموعه‌ای از خدمات پس از فروش را ارائه دهیم، مانند معرفی محصول، نصب، اشکال‌زدایی، پشتیبانی فنی و غیره.

مزیت رقابتی:

ویژگی‌های محصول ما:	تضمین خدمات ما:
1) قیمت رقابتی	1) پاسخگویی سریع (پاسخ در عرض 24 ساعت)
2) کیفیت خوب	2) نمونه‌های رایگان (هزینه تحویل به عهده مشتری است)
3) بسته‌بندی حرفه‌ای	4) 1 سال گارانتی
4) تولید مطابق با دستورالعمل مشتریان	5) عکس‌ها/ویدئوها در طول تولید موجود هستند.
5) عدم تأخیر در حمل و نقل	6) بازرسی بارگیری و ارسال عکس‌های بارگیری قبل از حمل و نقل.
