اتصالات فشاری L شکل سری QSL Festo QSL-G1/4-8 QSL-G1/4-8-50 QSL-G1/4-10 QSL-G1/4-10-50

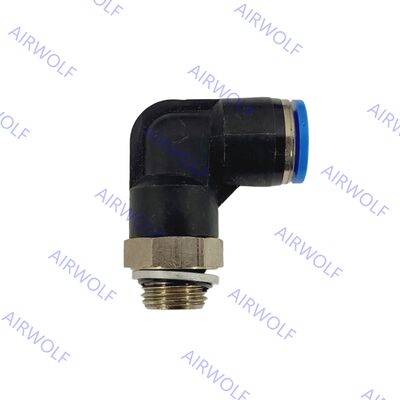

فیتینگ فشاری L شکل سری QSL Festo برای حداکثر کارایی نصب در سیستم های پنوماتیکی مهندسی شده است. طراحی ابتکاری فشار داخل آن امکان اتصال و رهاسازی سریع و بدون ابزار لوله را فراهم می کند و زمان مونتاژ و نگهداری را به میزان قابل توجهی کاهش می دهد. شکل زانویی 90 درجه برای مسیریابی لوله در فضاهای تنگ ایدهآل است و یک مزیت کلیدی این است که اتصالات میتوانند پس از مونتاژ به هر جهتی بچرخند تا بدون تنش روی لولهها در جهت بهینه قرار گیرند. این ترکیبی از نصب سریع و موقعیتیابی انعطافپذیر، آن را به انتخابی عالی برای سادهسازی طرحهای پنوماتیک پیچیده و افزایش بهرهوری کلی گردش کار تبدیل میکند.
کدهای سفارش:
| کد مورد |
اتصال پورت 1 |
اتصال پورت 2 |
قسمت شماره |
مقدار بسته بندی |
| QSL-G1/4-8 |
نخ نر G1/4 |
OD لوله: 8 میلی متر |
186120 |
10 |
| QSL-G1/4-8-50 |
نخ نر G1/4 |
OD لوله: 8 میلی متر |
132052 |
50 |
| QSL-G1/4-10 |
نخ نر G1/4 |
OD لوله: 10 میلی متر |
186122 |
10 |
| QSL-G1/4-10-50 |
نخ نر G1/4 |
OD لوله: 10 میلی متر |
132053 |
50 |
دیتاشیت:
| دادههای فنی عمومی – نخهای متریک و G |
| اتصال پنوماتیک، پورت 1 |
نخ نر M5 |
نخ نر G1/8 |
نخ نر G1/4 |
نخ نر G3/8 |
نخ نر G1/2 |
نخ نر G3/4 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم در شاخه پیچ |
حلقه آب بندی |
| گشتاور اسمی |
1.2 نیوتن متر |
5.4 نیوتن متر |
9 نیوتن متر |
15.5 نیوتن متر |
26 نیوتن متر |
20 نیوتن متر |
| تحمل برای گشتاور اسمی سفت شدن |
± 20٪ |
| اندازه اسمی |
1.8 ... 2.4 میلی متر |
2.6 ... 6 میلی متر |
3.1 ... 8.5 میلی متر |
4.2 ... 11 میلی متر |
6.4 ... 13 میلی متر |
20 میلی متر |
| عمق درج لوله 1) |
14.9 ... 17 میلی متر |
14.9 ... 20.7 میلی متر |
17 ... 23.4 میلی متر |
18.1 ... 24.8 میلی متر |
23.3 ... 24.8 میلی متر |
27.54 میلی متر |
| وزن محصول |
8 ... 13 گرم |
7.7 ... 31 گرم |
13 ... 48 گرم |
20 ... 97 گرم |
33 ... 158 گرم |
91.2 گرم |
1) عمق درج لوله نشان داده شده مقادیر مرجع هستند و بسته به نوع ممکن است کمی متفاوت باشد.
| اطلاعات فنی عمومی - نخ R مرد |
| اتصال پنوماتیک، پورت 1 |
نخ نر R1/8 |
نخ نر R1/4 |
نخ نر R3/8 |
نخ نر R1/2 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم در شاخه پیچ |
پوشش |
| اندازه اسمی |
2.4 ... 6 میلی متر |
2.8 ... 8.5 میلی متر |
4.2 ... 11 میلی متر |
6.3 ... 13 میلی متر |
| عمق درج لوله 1) |
11.6 ... 20.7 میلی متر |
11.9 ... 23.4 میلی متر |
17 ... 24.8 میلی متر |
20.2 ... 24.8 میلی متر |
1) عمق درج لوله نشان داده شده مقادیر مرجع هستند و بسته به نوع ممکن است کمی متفاوت باشد.
| اطلاعات فنی عمومی - موضوع G زن |
| اتصال پنوماتیک، پورت 1 |
نخ زن G1/8 |
نخ زن G1/4 |
نخ زن G3/8 |
نخ زن G1/2 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم در شاخه پیچ |
پوشش |
| اندازه اسمی |
2.8 ... 7 میلی متر |
3 ... 11 میلی متر |
5 ... 11 میلی متر |
11 ... 15 میلی متر |
| اطلاعات فنی عمومی - آستین فشاری |
| اتصال پنوماتیک، پورت 1 |
آستین فشاری Ø 4 میلی متر |
آستین فشاری Ø 6 میلی متر |
آستین فشاری Ø 8 میلی متر |
آستین فشاری Ø 10 میلی متر |
آستین فشاری Ø 12 میلی متر |
آستین فشاری Ø 16 میلی متر |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| اندازه اسمی |
2.5 میلی متر |
2.3 ... 4 میلی متر |
2.3 ... 6 میلی متر |
3.8 ... 7.5 میلی متر |
3.7 ... 9 میلی متر |
7.8 ... 11 میلی متر |
| اتصال پنوماتیک، پورت 1 |
برای لوله با قطر خارجی 4 میلی متر |
برای لوله با قطر خارجی 6 میلی متر |
برای لوله با قطر خارجی 8 میلی متر |
برای لوله با قطر خارجی 10 میلی متر |
برای لوله با قطر خارجی 12 میلی متر |
برای لوله با قطر خارجی 16 میلی متر |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم در شاخه پیچ |
- |
پوشش |
| اندازه اسمی |
2.8 میلی متر |
2.8 ... 4.3 میلی متر |
2.8 ... 7 میلی متر |
4.3 ... 9 میلی متر |
6.2 ... 11 میلی متر |
13 میلی متر |
| اتصال پنوماتیک، پورت 2 |
برای لوله با قطر خارجی 4 میلی متر |
برای لوله با قطر خارجی 6 میلی متر |
برای لوله با قطر خارجی 8 میلی متر |
برای لوله با قطر خارجی 10 میلی متر |
برای لوله با قطر خارجی 12 میلی متر |
برای لوله با قطر خارجی 16 میلی متر |
برای لوله با قطر خارجی 22 میلی متر |
| عمق درج لوله 1) |
14.9 میلی متر |
17 میلی متر |
18.2 میلی متر |
20.7 میلی متر |
23.3 میلی متر |
24.8 میلی متر |
27.54 میلی متر |
1) عمق درج لوله نشان داده شده مقادیر مرجع هستند و بسته به نوع ممکن است کمی متفاوت باشد.
شرایط عملیاتی و محیطی:
| فشار عملیاتی محدوده دمای کامل |
-0.95 ... 6 بار |
| فشار عملیاتی وابسته به دما |
-0.95 ... 14 bar |
| توجه به فشار کاری |
آب: حداکثر 0.6 مگاپاسکال در حداکثر 50 درجه سانتی گراد |
| رسانه عامل |
هوای فشرده به ISO 8573-1:2010 [7:-:-]
آب (مایع، بدون یخ) |
| نکته در مورد رسانه عامل و پایلوت |
عملیات روغن کاری شده امکان پذیر است
آب: رزوه G فقط با حلقه آب بندی نوع OL به عنوان لوازم جانبی اضافی امکان پذیر است |
| دمای محیط |
-10 ... 80 درجه سانتی گراد |
| کلاس مقاومت در برابر خوردگی CRC 1) |
1 - تنش خوردگی کم |
| طبقه بندی دریایی |
گواهی را ببینید |
1) اطلاعات بیشتر www.festo.com/x/topic/kbk
مواد:
| مسکن مواد |
آلومینیوم آنودایز، برنج، نیکل اندود، PBT |
| حلقه رهاسازی مواد |
POM |
| رنگ حلقه رهاسازی |
آبی |
| مهر و موم لوله مواد |
NBR |
| جزء گیره لوله مواد |
فولاد ضد زنگ با آلیاژ بالا |
| توجه به مواد |
سازگار با RoHS |
| مهره مواد |
برنج با روکش نیکل |
| مواد پیچ توخالی |
برنج با روکش نیکل |
| مناسب بودن اتاق تمیز، اندازه گیری شده بر اساس ISO 1464414 1) |
کلاس 4 مطابق با ISO 14644-1 Element به صورت ایستا نصب شده است، ارزیابی معنی داری بر اساس ISO 14644-1 امکان پذیر نیست |
1) برای آستین های فشاری QSH و دوشاخه های خالی کردن QSC-...H، ارزیابی معنی داری طبق ISO 14644-1 امکان پذیر نیست (قطعات به صورت ایستا نصب شده اند)
ابعاد:
