Name: اتصالات فشاری سری QS فستو QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100
Brand: Airwolf Automation
SKU: QS-G1/8-6-I، QS-G1/8-6-I-100، QS-G1/8-8-I، QS-G1/8-8-I-100
Price: 1 USD
Availability: InStock

خانه محصولات اتصالات لوله پنوماتیک

اتصالات فشاری سری QS فستو QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100

QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100 Festo QS Series Push-in Fitting

جزئیات محصول:

محل منبع:	آلمان، چین
نام تجاری:	Festo, AIRWOLF or OEM
شماره مدل:	QS-G1/8-6-I، QS-G1/8-6-I-100، QS-G1/8-8-I، QS-G1/8-8-I-100

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	0-1USD
جزئیات بسته بندی:	جعبه، کارتن، پالت، کیسه های پلاستیکی
زمان تحویل:	1-7 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، پی پال
قابلیت ارائه:	5000 PCS در هفته

مخاطب

توضیحات محصول جزئیات

کد مورد:	QS-G1/8-6-I، QS-G1/8-6-I-100، QS-G1/8-8-I، QS-G1/8-8-I-100	مصالح مسکن:	آلومینیوم آنودایز، برنج با روکش نیکل، PBT
مواد مهر و موم لوله:	NBR	فشار عملیاتی:	-0.95~14bar (آب: حداکثر 0.6 مگاپاسکال در حداکثر 50 درجه سانتیگراد)
محدوده دمای کاری:	-10 ~ 80 ℃	اتصال پنوماتیک، پورت 1:	R1/8
اتصال پنوماتیک، پورت 2:	OD لوله: 6 میلی متر، 8 میلی متر	محیط کار:	هوای فشرده مطابق ISO 8573-1:2010 [7:-:-]، آب (مایع، بدون یخ)
برجسته کردن:	اتصالات فشاری سری QS فستو,اتصالات لوله پنوماتیک با گارانتی,کانکتور فشاری QS-G1/8-6-I , Pneumatic tube fitting with warranty , QS-G1/8-6-I push-in connector

فستو سری QS فیتینگ فشاری

سری QS فستو تطبیق‌پذیری استثنایی را با طیف کاملی از پیکربندی‌ها، از جمله اتصالات مستقیم، زانویی، سه‌راهی و دیواری، برای هر طرح پنوماتیکی ارائه می‌دهد. سازگار با مواد مختلف لوله و طیف گسترده‌ای از قطرهای لوله متریک، راه‌حلی یکپارچه برای نیازهای اتصال متنوع فراهم می‌کند. این انتخاب گسترده، همراه با اتصالات پورت رزوه دار اختیاری، ادغام بی‌نقص در سیستم‌های موجود را تضمین می‌کند و آن را به یک جزء اساسی و انعطاف‌پذیر برای کاربردهای اتوماسیون، بسته‌بندی و ماشین‌آلات در سراسر جهان تبدیل می‌کند.

کدهای سفارش:

کد کالا	اتصال پورت ۱	اتصال پورت ۲	شماره قطعه	تعداد بسته بندی
QS-G1/8-6-I	رزوه نری G1/8	قطر خارجی لوله: ۶ میلی متر	۱۸۶۱۰۷	۱۰
QS-G1/8-6-I-100	رزوه نری G1/8	قطر خارجی لوله: ۶ میلی متر	۱۳۳۰۰۹	۱۰۰

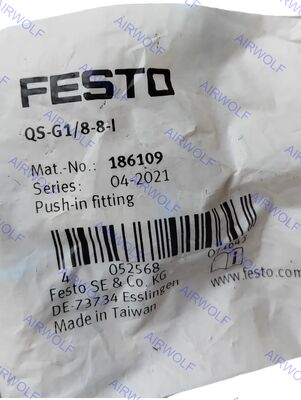

QS-G1/8-8-I	رزوه نری G1/8	قطر خارجی لوله: ۸ میلی متر	۱۸۶۱۰۹	۱۰
QS-G1/8-8-I-100	رزوه نری G1/8	قطر خارجی لوله: ۸ میلی متر	۱۳۳۰۱۰	۱۰۰

دیتاشیت:

داده‌های فنی عمومی – رزوه نری متریک و G
اتصال پنوماتیک، پورت ۱	رزوه نری M5	رزوه نری G1/8	رزوه نری G1/4	رزوه نری G3/8	رزوه نری G1/2	رزوه نری G3/4
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی دوشاخه پیچی	حلقه آب‌بندی
گشتاور نامی	۱.۲ نیوتن متر	۵.۴ نیوتن متر	۹ نیوتن متر	۱۵.۵ نیوتن متر	۲۶ نیوتن متر	۲۰ نیوتن متر
تلرانس گشتاور سفت کردن نامی	± ۲۰٪
اندازه نامی	۱.۸ ... ۲.۴ میلی متر	۲.۶ ... ۶ میلی متر	۳.۱ ... ۸.۵ میلی متر	۴.۲ ... ۱۱ میلی متر	۶.۴ ... ۱۳ میلی متر	۲۰ میلی متر
عمق ورود لوله ۱)	۱۴.۹ ... ۱۷ میلی متر	۱۴.۹ ... ۲۰.۷ میلی متر	۱۷ ... ۲۳.۴ میلی متر	۱۸.۱ ... ۲۴.۸ میلی متر	۲۳.۳ ... ۲۴.۸ میلی متر	۲۷.۵۴ میلی متر
وزن محصول	۸ ... ۱۳ گرم	۷.۷ ... ۳۱ گرم	۱۳ ... ۴۸ گرم	۲۰ ... ۹۷ گرم	۳۳ ... ۱۵۸ گرم	۹۱.۲ گرم

۱) عمق‌های ورود لوله نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

داده‌های فنی عمومی – رزوه نری R
اتصال پنوماتیک، پورت ۱	رزوه نری R1/8	رزوه نری R1/4	رزوه نری R3/8	رزوه نری R1/2
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی دوشاخه پیچی	پوشش
اندازه نامی	۲.۴ ... ۶ میلی متر	۲.۸ ... ۸.۵ میلی متر	۴.۲ ... ۱۱ میلی متر	۶.۳ ... ۱۳ میلی متر
عمق ورود لوله ۱)	۱۱.۶ ... ۲۰.۷ میلی متر	۱۱.۹ ... ۲۳.۴ میلی متر	۱۷ ... ۲۴.۸ میلی متر	۲۰.۲ ... ۲۴.۸ میلی متر

۱) عمق‌های ورود لوله نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

داده‌های فنی عمومی – رزوه مادگی G
اتصال پنوماتیک، پورت ۱	رزوه مادگی G1/8	رزوه مادگی G1/4	رزوه مادگی G3/8	رزوه مادگی G1/2
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی دوشاخه پیچی	پوشش
اندازه نامی	۲.۸ ... ۷ میلی متر	۳ ... ۱۱ میلی متر	۵ ... ۱۱ میلی متر	۱۱ ... ۱۵ میلی متر

داده‌های فنی عمومی – بوش فشاری
اتصال پنوماتیک، پورت ۱	بوش فشاری Ø ۴ میلی متر	بوش فشاری Ø ۶ میلی متر	بوش فشاری Ø ۸ میلی متر	بوش فشاری Ø ۱۰ میلی متر	بوش فشاری Ø ۱۲ میلی متر	بوش فشاری Ø ۱۶ میلی متر
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
اندازه نامی	۲.۵ میلی متر	۲.۳ ... ۴ میلی متر	۲.۳ ... ۶ میلی متر	۳.۸ ... ۷.۵ میلی متر	۳.۷ ... ۹ میلی متر	۷.۸ ... ۱۱ میلی متر

اتصال پنوماتیک، پورت ۱	برای قطر خارجی لوله ۴ میلی متر	برای قطر خارجی لوله ۶ میلی متر	برای قطر خارجی لوله ۸ میلی متر	برای قطر خارجی لوله ۱۰ میلی متر	برای قطر خارجی لوله ۱۲ میلی متر	برای قطر خارجی لوله ۱۶ میلی متر
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی دوشاخه پیچی	—					پوشش
اندازه نامی	۲.۸ میلی متر	۲.۸...۴.۳ میلی متر	۲.۸...۷ میلی متر	۴.۳...۹ میلی متر	۶.۲...۱۱ میلی متر	۱۳ میلی متر

اتصال پنوماتیک، پورت ۲	برای قطر خارجی لوله ۴ میلی متر	برای قطر خارجی لوله ۶ میلی متر	برای قطر خارجی لوله ۸ میلی متر	برای قطر خارجی لوله ۱۰ میلی متر	برای قطر خارجی لوله ۱۲ میلی متر	برای قطر خارجی لوله ۱۶ میلی متر	برای قطر خارجی لوله ۲۲ میلی متر
عمق ورود لوله ۱)	۱۴.۹ میلی متر	۱۷ میلی متر	۱۸.۲ میلی متر	۲۰.۷ میلی متر	۲۳.۳ میلی متر	۲۴.۸ میلی متر	۲۷.۵۴ میلی متر

۱) عمق‌های ورود لوله نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

شرایط عملیاتی و محیطی:

فشار عملیاتی در کل محدوده دما	-۰.۹۵ ... ۶ بار
فشار عملیاتی وابسته به دما	-۰.۹۵ ... ۱۴ بار
نکته در مورد فشار عملیاتی	آب: حداکثر ۰.۶ مگاپاسکال در حداکثر دمای ۵۰ درجه سانتیگراد
محیط عملیاتی	هوای فشرده مطابق با ISO 8573-1:2010 [۷:-:-] آب (مایع، بدون یخ)
نکته در مورد محیط عملیاتی و پایلوت	عملکرد با روانکاری امکان‌پذیر است آب: رزوه G فقط با نوع حلقه آب‌بندی OL به عنوان لوازم جانبی اضافی امکان‌پذیر است
دمای محیط	-۱۰ ... ۸۰ درجه سانتیگراد
کلاس مقاومت در برابر خوردگی CRC ۱)	۱ - تنش خوردگی کم
طبقه بندی دریایی	گواهینامه را ببینید

۱) اطلاعات بیشتر www.festo.com/x/topic/kbk

مواد:

جنس بدنه	آلومینیوم آنودایز شده، برنج، آبکاری نیکل، PBT
جنس حلقه رهاسازی	POM
رنگ حلقه رهاسازی	آبی
جنس آب‌بند لوله	NBR
جنس قطعه گیره لوله	فولاد ضد زنگ با آلیاژ بالا
نکته در مورد مواد	سازگار با RoHS
جنس مهره	برنج آبکاری شده با نیکل
جنس پیچ توخالی	برنج آبکاری شده با نیکل
قابلیت استفاده در اتاق تمیز، اندازه‌گیری شده طبق ISO 1464414 ۱)	کلاس ۴ طبق ISO 14644-1 عنصر نصب شده به صورت ایستا، ارزیابی معنی‌داری طبق ISO 14644-1 امکان‌پذیر نیست

۱) برای بوش‌های فشاری QSH و درپوش‌های کور QSC-...H، ارزیابی معنی‌داری طبق ISO 14644-1 امکان‌پذیر نیست (اجزای نصب شده به صورت ایستا)

ابعاد:

اتصالات فشاری سری QS فستو QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100

استانداردهای کیفیت:

شرکت برای محصولات، محصولات کاملاً نو و اصلی است، نه دست دوم و بازسازی شده، یا جبران خسارت و بازپرداخت کامل مبلغ، اما خریدار به دلیل خطای مدل خریداری شده مسئول بازگشت نیست، علاوه بر این محصولات فروخته شده توسط شرکت از تاریخ حمل و نقل به مدت یک سال از ضمانت کیفیت برخوردار هستند، مطابق با استانداردهای کیفیت اصلی، در طول گارانتی با مشکلات محصول، نیاز به تأیید تست توسط سازنده، تامین کننده برای حل و فصل، طرف تقاضا به دلیل ذخیره سازی، استفاده، نگهداری ضعیف ناشی از محصول با کیفیت پایین، و هیچ اعتراضی مطرح نمی کند.

نمونه ها:

شما می توانید نمونه ای برای سفارشی سازی محصولات ارسال کنید، ما مهندسان زیادی داریم که می توانند کمک کنند؛ اگر محصولی از من می خواهید، اما مطمئن نیستید که همان چیزی است که می خواهید، بنابراین می توانید از من نمونه بخواهید، رایگان خواهد بود.

خدمات پس از فروش:

ما می توانیم مجموعه ای از خدمات پس از فروش را ارائه دهیم، مانند معرفی محصول، نصب، اشکال زدایی، پشتیبانی فنی و غیره.

مزیت رقابتی:

ویژگی های محصول ما:	تضمین خدمات ما:
۱) قیمت رقابتی	۱) پاسخ سریع (پاسخ در عرض ۲۴ ساعت)
۲) کیفیت خوب	۲) نمونه های رایگان (هزینه تحویل به عهده مشتری)
۳) بسته بندی حرفه ای	۴) ۱ سال گارانتی
۴) تولید مطابق با دستورالعمل مشتریان	۵) عکس/ویدئو در طول تولید موجود است.
۵) عدم تاخیر در حمل و نقل	۶) بازرسی بارگیری، و ارسال عکس بارگیری قبل از حمل و نقل.
