QSF-1/8-4-B QSF-1/8-4-B-100 QSF-1/8-6-B QSF-1/8-6-B-100 Festo QSF سری فشرده سازی

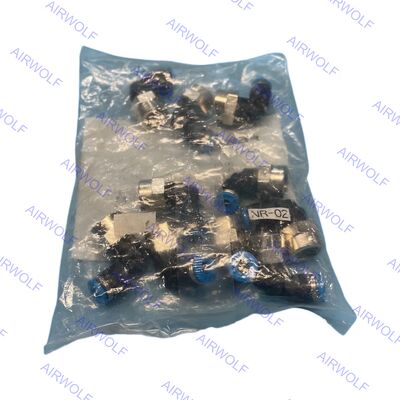

QSF-1/8-4-B QSF-1/8-4-B-100 QSF-1/8-6-B QSF-1/8-6-B-100 Festo QSF Series Push-in Fitting

جزئیات محصول:

محل منبع:	آلمان، چین
نام تجاری:	Festo, AIRWOLF or OEM
شماره مدل:	QSF-1/8-4-B، QSF-1/8-4-B-100، QSF-1/8-6-B، QSF-1/8-6-B-100

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	0-1USD
جزئیات بسته بندی:	جعبه، کارتن، پالت، کیسه های پلاستیکی
زمان تحویل:	1-7 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، پی پال
قابلیت ارائه:	5000 PCS در هفته

مخاطب

توضیحات محصول جزئیات

کد مورد:	QSF-1/8-4-B، QSF-1/8-4-B-100، QSF-1/8-6-B، QSF-1/8-6-B-100	مصالح مسکن:	آلومینیوم آنودایز، برنج با روکش نیکل، PBT
مواد مهر و موم لوله:	NBR	فشار عملیاتی:	-0.95~14bar (آب: حداکثر 0.6 مگاپاسکال در حداکثر 50 درجه سانتیگراد)
محدوده دمای کاری:	-10 ~ 80 ℃	اتصال پنوماتیک، پورت 1:	R1/8
اتصال پنوماتیک، پورت 2:	OD لوله: 4 میلی متر، 6 میلی متر	محیط کار:	هوای فشرده مطابق ISO 8573-1:2010 [7:-:-]، آب (مایع، بدون یخ)
برجسته کردن:	اتصال فشاری پنوماتیک سری QSF فستو,اتصالات لوله پنوماتیک با گارانتی,کانکتور فشاری سری QSF , Pneumatic tube fitting with warranty , QSF series push-in connector

اتصالات فشاری سری QSF فستو

سری QSF فستو بخشی از محدوده اتصالات فشاری پنوماتیک Quick Star (QS) است که برای اتصال لوله‌ها به پورت‌های رزوه دار در سیستم‌های هوای فشرده و آب طراحی شده است. اینها آداپتورهای رزوه مستقیم هستند که یک رزوه مادگی برای اتصال لوله فشاری فراهم می‌کنند. آنها از برنج با روکش نیکل برای مقاومت بالا در برابر خوردگی ساخته شده‌اند و دارای یک چنگال نگهدارنده فولاد ضد زنگ در داخل اتصال هستند که لوله را بدون آسیب رساندن به سطح آن محکم نگه می‌دارد. این سری طیف گسترده‌ای از پیکربندی‌ها را با اندازه‌های مختلف رزوه (متریک، موازی G، یا مخروطی R) و قطر خارجی لوله (OD) برای رفع نیازهای اتصال متعدد ارائه می‌دهد، مانند QSF-1/4-8-B برای رزوه G1/4 به لوله با قطر خارجی 8 میلی‌متر یا QSF-1/2-12-B برای رزوه G1/2 به لوله با قطر خارجی 12 میلی‌متر.

کدهای سفارش:

کد کالا	اتصال پورت 1	اتصال پورت 2	شماره قطعه	تعداد بسته بندی
QSF-1/8-4-B	رزوه نری R1/8	قطر خارجی لوله: 4 میلی‌متر	153022	10
QSF-1/8-4-B-100	رزوه نری R1/8	قطر خارجی لوله: 4 میلی‌متر	130709	100
QSF-1/8-6-B	رزوه نری R1/8	قطر خارجی لوله: 6 میلی‌متر	153023	10
QSF-1/8-6-B-100	رزوه نری R1/8	قطر خارجی لوله: 6 میلی‌متر	130710	100

دیتاشیت:

داده‌های فنی عمومی – رزوه نری متریک و G
اتصال پنوماتیک، پورت 1	رزوه نری M5	رزوه نری G1/8	رزوه نری G1/4	رزوه نری G3/8	رزوه نری G1/2	رزوه نری G3/4
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه دار	حلقه آب‌بندی
گشتاور نامی	1.2 نیوتن متر	5.4 نیوتن متر	9 نیوتن متر	15.5 نیوتن متر	26 نیوتن متر	20 نیوتن متر
تلرانس گشتاور سفت کردن نامی	± 20%
اندازه نامی	1.8 ... 2.4 میلی‌متر	2.6 ... 6 میلی‌متر	3.1 ... 8.5 میلی‌متر	4.2 ... 11 میلی‌متر	6.4 ... 13 میلی‌متر	20 میلی‌متر
عمق ورود لوله 1)	14.9 ... 17 میلی‌متر	14.9 ... 20.7 میلی‌متر	17 ... 23.4 میلی‌متر	18.1 ... 24.8 میلی‌متر	23.3 ... 24.8 میلی‌متر	27.54 میلی‌متر
وزن محصول	8 ... 13 گرم	7.7 ... 31 گرم	13 ... 48 گرم	20 ... 97 گرم	33 ... 158 گرم	91.2 گرم

1) عمق‌های ورود لوله مشخص شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

داده‌های فنی عمومی – رزوه نری R
اتصال پنوماتیک، پورت 1	رزوه نری R1/8	رزوه نری R1/4	رزوه نری R3/8	رزوه نری R1/2
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه دار	پوشش
اندازه نامی	2.4 ... 6 میلی‌متر	2.8 ... 8.5 میلی‌متر	4.2 ... 11 میلی‌متر	6.3 ... 13 میلی‌متر
عمق ورود لوله ¹)	11.6 ... 20.7 میلی‌متر	11.9 ... 23.4 میلی‌متر	17 ... 24.8 میلی‌متر	20.2 ... 24.8 میلی‌متر

1) عمق‌های ورود لوله مشخص شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

داده‌های فنی عمومی – رزوه مادگی G
اتصال پنوماتیک، پورت 1	رزوه مادگی G1/8	رزوه مادگی G1/4	رزوه مادگی G3/8	رزوه مادگی G1/2
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه دار	پوشش
اندازه نامی	2.8 ... 7 میلی‌متر	3 ... 11 میلی‌متر	5 ... 11 میلی‌متر	11 ... 15 میلی‌متر

داده‌های فنی عمومی – بوش فشاری
اتصال پنوماتیک، پورت 1	بوش فشاری Ø 4 میلی‌متر	بوش فشاری Ø 6 میلی‌متر	بوش فشاری Ø 8 میلی‌متر	بوش فشاری Ø 10 میلی‌متر	بوش فشاری Ø 12 میلی‌متر	بوش فشاری Ø 16 میلی‌متر
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
اندازه نامی	2.5 میلی‌متر	2.3 ... 4 میلی‌متر	2.3 ... 6 میلی‌متر	3.8 ... 7.5 میلی‌متر	3.7 ... 9 میلی‌متر	7.8 ... 11 میلی‌متر

اتصال پنوماتیک، پورت 1	برای قطر خارجی لوله 4 میلی‌متر	برای قطر خارجی لوله 6 میلی‌متر	برای قطر خارجی لوله 8 میلی‌متر	برای قطر خارجی لوله 10 میلی‌متر	برای قطر خارجی لوله 12 میلی‌متر	برای قطر خارجی لوله 16 میلی‌متر
طراحی	اصل فشاری-کششی
موقعیت نصب	اختیاری
نوع آب‌بندی روی پلاگ رزوه دار	—					پوشش
اندازه نامی	2.8 میلی‌متر	2.8...4.3 میلی‌متر	2.8...7 میلی‌متر	4.3...9 میلی‌متر	6.2...11 میلی‌متر	13 میلی‌متر

اتصال پنوماتیک، پورت 2	برای قطر خارجی لوله 4 میلی‌متر	برای قطر خارجی لوله 6 میلی‌متر	برای قطر خارجی لوله 8 میلی‌متر	برای قطر خارجی لوله 10 میلی‌متر	برای قطر خارجی لوله 12 میلی‌متر	برای قطر خارجی لوله 16 میلی‌متر	برای قطر خارجی لوله 22 میلی‌متر
عمق ورود لوله 1)	14.9 میلی‌متر	17 میلی‌متر	18.2 میلی‌متر	20.7 میلی‌متر	23.3 میلی‌متر	24.8 میلی‌متر	27.54 میلی‌متر

1) عمق‌های ورود لوله مشخص شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشند.

شرایط عملیاتی و محیطی:

فشار عملیاتی در کل محدوده دما	-0.95 ... 6 بار
فشار عملیاتی وابسته به دما	-0.95 ... 14 بار
نکته در مورد فشار عملیاتی	آب: حداکثر 0.6 مگاپاسکال در حداکثر 50 درجه سانتی‌گراد
محیط عملیاتی	هوای فشرده مطابق با ISO 8573-1:2010 [7:-:-] آب (مایع، بدون یخ)
نکته در مورد محیط عملیاتی و پایلوت	عملکرد با روانکاری امکان‌پذیر است آب: رزوه G فقط با نوع حلقه آب‌بندی OL به عنوان لوازم جانبی اضافی امکان‌پذیر است
دمای محیط	-10 ... 80 درجه سانتی‌گراد
کلاس مقاومت در برابر خوردگی CRC 1)	1 - تنش خوردگی کم
طبقه بندی دریایی	گواهینامه را ببینید

1) اطلاعات بیشتر www.festo.com/x/topic/kbk

مواد:

جنس بدنه	آلومینیوم آنودایز شده، برنج، آبکاری نیکل، PBT
جنس حلقه آزاد کننده	POM
رنگ حلقه آزاد کننده	آبی
جنس آب‌بند لوله	NBR
جنس قطعه گیره لوله	فولاد ضد زنگ با آلیاژ بالا
نکته در مورد مواد	مطابق با RoHS
جنس مهره	برنج آبکاری شده با نیکل
جنس پیچ توخالی	برنج آبکاری شده با نیکل
قابلیت استفاده در اتاق تمیز، اندازه گیری شده طبق ISO 1464414 1)	کلاس 4 مطابق با ISO 14644-1 قطعه نصب شده به صورت ایستا، ارزیابی معنی‌داری مطابق با ISO 14644-1 امکان‌پذیر نیست

1) برای بوش‌های فشاری QSH و درپوش‌های مسدود کننده QSC-...H، ارزیابی معنی‌داری مطابق با ISO 14644-1 امکان‌پذیر نیست (قطعات به صورت ایستا نصب شده‌اند)

ابعاد:

QSF-1/8-4-B QSF-1/8-4-B-100 QSF-1/8-6-B QSF-1/8-6-B-100 Festo QSF سری فشرده سازی

استانداردهای کیفیت:

محصولات شرکت کاملاً نو و اصلی هستند، نه دست دوم و بازسازی شده، یا در صورت عدم تطابق، جبران خسارت ده برابر و بازپرداخت کامل مبلغ، اما خریدار به دلیل خطای مدل انتخابی ما مسئول بازگشت نیست. علاوه بر این، محصولات فروخته شده توسط شرکت از تاریخ حمل و نقل به مدت یک سال از ضمانت کیفیت برخوردار هستند، مطابق با استانداردهای کیفی اصلی، در طول دوره گارانتی در صورت بروز مشکل در محصول، نیاز به تأیید تست توسط سازنده است، تامین کننده مسئول حل آن است، طرف تقاضا به دلیل نگهداری نامناسب، استفاده نادرست و ذخیره‌سازی باعث کاهش کیفیت محصول شده و نمی‌تواند اعتراضی مطرح کند.

نمونه‌ها:

شما می‌توانید نمونه‌ای برای سفارشی‌سازی محصولات ارسال کنید، ما مهندسان زیادی داریم که می‌توانند کمک کنند؛ اگر محصولی از من می‌خواهید اما مطمئن نیستید که همان چیزی است که می‌خواهید، می‌توانید از من نمونه بخواهید، رایگان خواهد بود.

خدمات پس از فروش:

ما می‌توانیم مجموعه‌ای از خدمات پس از فروش را ارائه دهیم، مانند معرفی محصول، نصب، اشکال‌زدایی، پشتیبانی فنی و غیره.

مزیت رقابتی:

ویژگی‌های محصول ما:	تضمین خدمات ما:
1) قیمت رقابتی	1) پاسخگویی سریع (پاسخ در عرض 24 ساعت)
2) کیفیت خوب	2) نمونه‌های رایگان (هزینه تحویل بر عهده مشتری است)
3) بسته‌بندی حرفه‌ای	4) 1 سال گارانتی
4) تولید مطابق با دستورالعمل مشتریان	5) عکس‌ها/ویدیوها در طول تولید موجود هستند.
5) عدم تاخیر در حمل و نقل	6) بازرسی بارگیری و ارسال عکس‌های بارگیری قبل از حمل و نقل.
