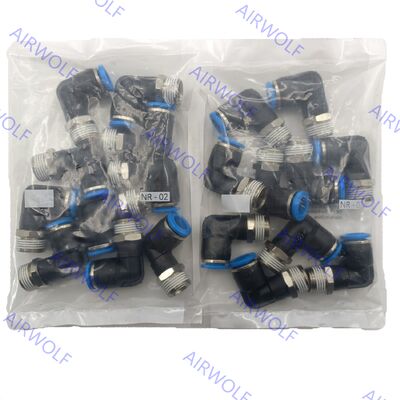

QSL-3/8-6 QSL-3/8-8 QSL-3/8-8-50 QSL-3/8-10 QSL-3/8-10-20 Festo QSL سری L- شکل فشرده سازی
ساخته شده برای ارائه عملکرد قابل اعتماد در محیط های صنعتی سخت گیر،Festo QSL Fitting دارای ساخت با دوام با بدن ساخته شده از پلاستیک PBT قوی و اجزای حیاتی مانند پنجه نگهدارنده ساخته شده از فولاد آلاینده بالا استاین تضمین می کند یک گرفت امن و مقاوم به لرزش بر روی لوله بدون ایجاد آسیب سطح.فیتینگ عملکرد پایدار را با فشار عملیاتی گسترده ای تا 14 بار و محدوده دمایی از -10 °C تا +80 °C حفظ می کند، پشت سر مهر و موم NBR برای اتصال ضد نشت.این طراحی قوی تضمین قابلیت اطمینان طولانی مدت و حداقل نگهداری برای کار مداوم در ماشین آلات خودکار و سیستم های اتوماسیون صنعتی.
کد سفارش:
| کد محصول |
اتصال بندر1 |
اتصال بندر2 |
قسمت شماره |
مقدار بسته بندی |
| QSL-3/8-6 |
رشته نر R3/8 |
OD لوله: 6 میلی متر |
190660 |
10 |
| QSL-3/8-8 |
رشته نر R3/8 |
OD لوله: 8 میلی متر |
153050 |
10 |
| QSL-3/8-8-50 |
رشته نر R3/8 |
OD لوله: 8 میلی متر |
130735 |
50 |
| QSL-3/8-10 |
رشته نر R3/8 |
OD لوله: 10 میلی متر |
153052 |
10 |
| QSL-3/8-10-20 |
رشته نر R3/8 |
OD لوله: 10 میلی متر |
130736 |
20 |
ورق اطلاعات:
| داده های فنی عمومی ️ نخ نر متریک و G |
| اتصال پنوماتیک، پورت 1 |
رشته نر M5 |
رشته نر G1/8 |
رشته نر G1/4 |
رشته نر G3/8 |
رشته نر G1/2 |
رشته نر G3/4 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
حلقه مهر و موم |
| چرخش اسمی |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| میزان تحمل برای گشتاور تکیه نامی |
± 20٪ |
| اندازه اسمی |
1.8... 2.4 میلی متر |
2.6... 6 میلی متر |
3.1... 8.5 میلی متر |
4.2... 11 میلی متر |
6.4... 13 میلی متر |
20 میلی متر |
| عمق ورودی لوله 1) |
14.9... 17 میلی متر |
14.9... 20.7 میلی متر |
17... 23.4 میلی متر |
18.1... 24.8 میلی متر |
23.3... 24.8 میلی متر |
27.54 میلی متر |
| وزن محصول |
8... 13 گرم |
7.7... 31 گرم |
13... 48 گرم |
20... 97 گرم |
۳۳... ۱۵۸ گرم |
91.2 گرم |
1) عمق ورودی لوله های نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشد.
| داده های فنی عمومی |
| اتصال پنوماتیک، پورت 1 |
رشته نر R1/8 |
رشته نر R1/4 |
رشته نر R3/8 |
رشته نر R1/2 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
پوشش |
| اندازه اسمی |
2.4... 6 میلی متر |
2.8... 8.5 میلی متر |
4.2... 11 میلی متر |
6.3... 13 میلی متر |
| عمق ورودی لوله 1) |
11.6... 20.7 میلی متر |
11.9... 23.4 میلی متر |
17... 24.8 میلی متر |
20.2... 24.8 میلی متر |
1) عمق ورودی لوله های نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشد.
| داده های فنی عمومی ️ رشته G زنانه |
| اتصال پنوماتیک، پورت 1 |
رشته زنانه G1/8 |
رشته زنانه G1/4 |
رشته زنانه G3/8 |
رشته زنانه G1/2 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
پوشش |
| اندازه اسمی |
2.8... 7 میلی متر |
3... 11 میلی متر |
5... 11 میلی متر |
11... 15 میلی متر |
| داده های فنی عمومی |
| اتصال پنوماتیک، پورت 1 |
آستین فشار Ø 4 میلی متر |
آستین فشار Ø 6 میلی متر |
آستین فشار Ø 8 میلی متر |
آستین فشار Ø 10 میلی متر |
آستین فشار Ø 12 میلی متر |
آستین فشار Ø 16 میلی متر |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| اندازه اسمی |
2.5 میلی متر |
2.3... 4 میلی متر |
2.3... 6 میلی متر |
3.8... 7.5 میلی متر |
3.7... 9 میلی متر |
7.8... 11 میلی متر |
| اتصال پنوماتیک، بندر 1 |
برای قطر بیرونی لوله 4 میلی متر |
برای لوله های با قطر بیرونی 6 میلی متر |
برای قطر بیرونی لوله 8 میلی متر |
برای قطر بیرونی لوله 10 میلی متر |
برای قطر بیرونی لوله 12 میلی متر |
برای قطر بیرونی لوله 16 میلی متر |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
️ |
پوشش |
| اندازه اسمی |
2.8 میلی متر |
2.8....4.3 میلی متر |
2.8...7ميلي متر |
4.3...9 میلی متر |
6.2...11 میلی متر |
13 میلی متر |
| اتصال پنوماتیک، پورت 2 |
برای لوله های با قطر بیرونی 4 میلی متر |
برای لوله های با قطر بیرونی 6 میلی متر |
برای لوله های با قطر بیرونی 8 میلی متر |
برای لوله های با قطر بیرونی 10 میلی متر |
برای قطر بیرونی لوله 12 میلی متر |
برای لوله های با قطر بیرونی 16 میلی متر |
برای لوله های با قطر بیرونی 22 میلی متر |
| عمق ورودی لوله 1) |
14.9 میلی متر |
17 میلی متر |
18.2 میلی متر |
20.7 میلی متر |
23.3 میلی متر |
24.8 میلی متر |
27.54 میلی متر |
1) عمق ورودی لوله های نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشد.
شرایط عملیاتی و محیط زیست:
| فشار عملیاتی، محدوده ی کامل دما |
-0.95... 6 بار |
| فشار عملیاتی وابسته به درجه حرارت |
-0.95... 14 بار |
| توجه به فشار کار |
آب: حداکثر 0.6 MPa در حداکثر 50°C |
| محیط کار |
هوا فشرده با استاندارد ISO 8573-1:2010 [7:-:-]
آب (سیال، بدون یخ) |
| یادداشت در مورد وسیله عملیاتی و خلبان |
امکان استفاده از روغن
آب: رشته G فقط با حلقه مهر و موم نوع OL به عنوان لوازم جانبی اضافی امکان پذیر است |
| دمای محیط |
-10... 80 درجه سانتیگراد |
| کلاس مقاومت در برابر خوردگی CRC 1) |
۱- فشارهای خوردگی کم |
| طبقه بندی دریایی |
گواهینامه را ببینید |
1) اطلاعات بیشتر www.festo.com/x/topic/kbk
مواد:
| خانه های مادی |
آلومینیوم آنودیزه شده، مس، نیکل شده، PBT |
| حلقه آزادسازی مواد |
POM |
| رنگ حلقه آزاد کننده |
آبی |
| مواد مهر لوله |
NBR |
| قطعه ی کلیمپ لوله ای |
فولاد فولادی فولادی |
| یادداشت در مورد مواد |
تطابق با RoHS |
| ماده مغز |
مس نیکل شده |
| مواد بولت هول |
مس نیکل شده |
| مناسب بودن اتاق تمیز، بر اساس استاندارد ایزو 1464414 اندازه گیری شده است. |
کلاس 4 بر اساس ISO 14644-1: عنصر نصب شده به صورت ایستاتیک، هیچ ارزیابی معنی دار بر اساس ISO 14644-1 امکان پذیر نیست |
1) برای دستکش های فشار QSH و پلاگین های خالی QSC-...H، هیچ ارزیابی معنی دار مطابق با ISO 14644-1 امکان پذیر نیست (تکلفه های نصب شده به صورت ثابت)
ابعاد:
