QSL-G3/8-16 QSL-G1/2-12 QSL-G1/2-12-20 QSL-G1/2-16

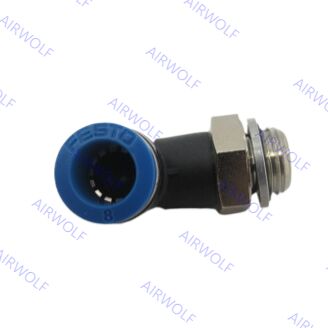

فستو QSL سری L-شکل فشرده سازی شده است طراحی شده برای حداکثر کارایی نصب در سیستم های پنوماتیک. طراحی نوآورانه فشار در اجازه می دهد تا به سرعت،اتصال و آزاد کردن لوله بدون ابزار، که به طور قابل توجهی زمان مونتاژ و نگهداری را کاهش می دهد. شکل آرنج 90 درجه برای مسیر لوله در فضاهای تنگ ایده آل است.و یک مزیت کلیدی این است که دستگاه می تواند به هر جهت گیری پس از مونتاژ برای تراز بهینه بدون استرس بر روی لوله چرخشاین ترکیب نصب سریع و موقعیت پذیری انعطاف پذیر آن را به یک انتخاب عالی برای ساده سازی طرح های پنوماتیک پیچیده و افزایش بهره وری کلی جریان کار تبدیل می کند.
کد سفارش:
| کد محصول |
اتصال بندر1 |
اتصال بندر2 |
قسمت شماره |
مقدار بسته بندی |
| QSL-G3/8-16 |
رشته نر G3/8 |
OD لوله: 16 میلی متر |
186348 |
1 |
| QSL-G1/2-12 |
رشته نر G1/2 |
OD لوله: 12 میلی متر |
186125 |
1 |
| QSL-G1/2-12-20 |
رشته نر G1/2 |
OD لوله: 12 میلی متر |
132058 |
20 |
| QSL-G1/2-16 |
رشته نر G1/2 |
OD لوله: 16 میلی متر |
186126 |
1 |
| QSL-G1/2-16-20 |
رشته نر G1/2 |
OD لوله: 16 میلی متر |
186126 |
20 |
ورق اطلاعات:
| داده های فنی عمومی ️ نخ نر متریک و G |
| اتصال پنوماتیک، پورت 1 |
رشته نر M5 |
رشته نر G1/8 |
رشته نر G1/4 |
رشته نر G3/8 |
رشته نر G1/2 |
رشته نر G3/4 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
حلقه مهر و موم |
| چرخش اسمی |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| میزان تحمل برای گشتاور تکیه نامی |
± 20٪ |
| اندازه اسمی |
1.8... 2.4 میلی متر |
2.6... 6 میلی متر |
3.1... 8.5 میلی متر |
4.2... 11 میلی متر |
6.4... 13 میلی متر |
20 میلی متر |
| عمق ورودی لوله 1) |
14.9... 17 میلی متر |
14.9... 20.7 میلی متر |
17... 23.4 میلی متر |
18.1... 24.8 میلی متر |
23.3... 24.8 میلی متر |
27.54 میلی متر |
| وزن محصول |
8... 13 گرم |
7.7... 31 گرم |
13... 48 گرم |
20... 97 گرم |
۳۳... ۱۵۸ گرم |
91.2 گرم |
1) عمق ورودی لوله های نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشد.
| داده های فنی عمومی |
| اتصال پنوماتیک، پورت 1 |
رشته نر R1/8 |
رشته نر R1/4 |
رشته نر R3/8 |
رشته نر R1/2 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
پوشش |
| اندازه اسمی |
2.4... 6 میلی متر |
2.8... 8.5 میلی متر |
4.2... 11 میلی متر |
6.3... 13 میلی متر |
| عمق ورودی لوله 1) |
11.6... 20.7 میلی متر |
11.9... 23.4 میلی متر |
17... 24.8 میلی متر |
20.2... 24.8 میلی متر |
1) عمق ورودی لوله های نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشد.
| داده های فنی عمومی ️ رشته G زنانه |
| اتصال پنوماتیک، پورت 1 |
رشته زنانه G1/8 |
رشته زنانه G1/4 |
رشته زنانه G3/8 |
رشته زنانه G1/2 |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
پوشش |
| اندازه اسمی |
2.8... 7 میلی متر |
3... 11 میلی متر |
5... 11 میلی متر |
11... 15 میلی متر |
| داده های فنی عمومی |
| اتصال پنوماتیک، پورت 1 |
آستین فشار Ø 4 میلی متر |
آستین فشار Ø 6 میلی متر |
آستین فشار Ø 8 میلی متر |
آستین فشار Ø 10 میلی متر |
آستین فشار Ø 12 میلی متر |
آستین فشار Ø 16 میلی متر |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| اندازه اسمی |
2.5 میلی متر |
2.3... 4 میلی متر |
2.3... 6 میلی متر |
3.8... 7.5 میلی متر |
3.7... 9 میلی متر |
7.8... 11 میلی متر |
| اتصال پنوماتیک، بندر 1 |
برای قطر بیرونی لوله 4 میلی متر |
برای لوله های با قطر بیرونی 6 میلی متر |
برای قطر بیرونی لوله 8 میلی متر |
برای قطر بیرونی لوله 10 میلی متر |
برای قطر بیرونی لوله 12 میلی متر |
برای قطر بیرونی لوله 16 میلی متر |
| طراحی |
اصل فشار-کشش |
| موقعیت نصب |
اختیاری |
| نوع مهر و موم بر روی پلگ پیچ خورده |
️ |
پوشش |
| اندازه اسمی |
2.8 میلی متر |
2.8....4.3 میلی متر |
2.8...7ميلي متر |
4.3...9 میلی متر |
6.2...11 میلی متر |
13 میلی متر |
| اتصال پنوماتیک، پورت 2 |
برای لوله های با قطر بیرونی 4 میلی متر |
برای لوله های با قطر بیرونی 6 میلی متر |
برای لوله های با قطر بیرونی 8 میلی متر |
برای لوله های با قطر بیرونی 10 میلی متر |
برای قطر بیرونی لوله 12 میلی متر |
برای لوله های با قطر بیرونی 16 میلی متر |
برای لوله های با قطر بیرونی 22 میلی متر |
| عمق ورودی لوله 1) |
14.9 میلی متر |
17 میلی متر |
18.2 میلی متر |
20.7 میلی متر |
23.3 میلی متر |
24.8 میلی متر |
27.54 میلی متر |
1) عمق ورودی لوله های نشان داده شده مقادیر مرجع هستند و ممکن است بسته به نوع کمی متفاوت باشد.
شرایط عملیاتی و محیط زیست:
| فشار عملیاتی، محدوده ی کامل دما |
-0.95... 6 بار |
| فشار عملیاتی وابسته به درجه حرارت |
-0.95... 14 بار |
| توجه به فشار کار |
آب: حداکثر 0.6 MPa در حداکثر 50°C |
| محیط کار |
هوا فشرده با استاندارد ISO 8573-1:2010 [7:-:-]
آب (سیال، بدون یخ) |
| یادداشت در مورد وسیله عملیاتی و خلبان |
امکان استفاده از روغن
آب: رشته G فقط با حلقه مهر و موم نوع OL به عنوان لوازم جانبی اضافی امکان پذیر است |
| دمای محیط |
-10... 80 درجه سانتیگراد |
| کلاس مقاومت در برابر خوردگی CRC 1) |
۱- فشارهای خوردگی کم |
| طبقه بندی دریایی |
گواهینامه را ببینید |
1) اطلاعات بیشتر www.festo.com/x/topic/kbk
مواد:
| خانه های مادی |
آلومینیوم آنودیزه شده، مس، نیکل شده، PBT |
| حلقه آزادسازی مواد |
POM |
| رنگ حلقه آزاد کننده |
آبی |
| مواد مهر لوله |
NBR |
| قطعه ی کلیمپ لوله ای |
فولاد فولادی فولادی |
| یادداشت در مورد مواد |
تطابق با RoHS |
| ماده مغز |
مس نیکل شده |
| مواد بولت هول |
مس نیکل شده |
| مناسب بودن اتاق تمیز، بر اساس استاندارد ایزو 1464414 اندازه گیری شده است. |
کلاس 4 بر اساس ISO 14644-1: عنصر نصب شده به صورت ایستاتیک، هیچ ارزیابی معنی دار بر اساس ISO 14644-1 امکان پذیر نیست |
1) برای دستکش های فشار QSH و پلاگین های خالی QSC-...H، هیچ ارزیابی معنی دار مطابق با ISO 14644-1 امکان پذیر نیست (تکلفه های نصب شده به صورت ثابت)
