Name: SMC مشترک شناور استاندارد برای سیلندر پنوماتیک و هیدرولیک JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125
Brand: Airwolf Automation
SKU: JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-1
Price: 5.00 USD
Availability: InStock

خانه محصولات پنوماتیک هوا سیلندر

SMC مشترک شناور استاندارد برای سیلندر پنوماتیک و هیدرولیک JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

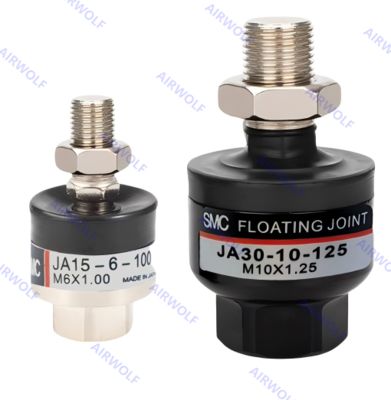

SMC Standard Floating Joint For Pneumatic And Hydraulic Cylinder JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

جزئیات محصول:

محل منبع:	چین ژاپن
نام تجاری:	SMC or OEM
شماره مدل:	JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-1

پرداخت:

مقدار حداقل تعداد سفارش:	1PC
قیمت:	EXW USD1-10
جزئیات بسته بندی:	کیسه پلاستیکی، کارتن، کیسه OPP
زمان تحویل:	8-10 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون، پی پال
قابلیت ارائه:	1200 PCS در ماه

مخاطب

توضیحات محصول جزئیات

مواد:	آلیاژ فولاد	فشار کاری:	0-10 بار
دمای محیط:	20- تا 80 درجه سانتی گراد	جبران زاویه:	± 5 درجه
جبران جهت شعاعی:	0.5 مرکز کره	نخ:	M3X0.5 M8X1.25 M16X1.5 M22X1.5 M4X0.7 M10X1.25 M18X1.5 M26X1.5 M5X0.8 M12X1.25 M20X1.5 M27X2.0 M6X1.
برجسته کردن:	مفصل شناور smc استاندارد,مفصل شناور سیلندر هیدرولیک smc,مفصل شناور smc برای سیلندر هیدرولیک , Hydraulic cylinder smc floating joint , smc floating joint for Hydraulic cylinder

مفصل شناور استاندارد SMC برای سیلندر پنوماتیک و هیدرولیک JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125 JA100-26-150 JA20-8-150 JA100-27-150 JA25-10-150 JA100-27-200
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125 JA160-33-200
JA40-12-150 JA160- 36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200-X530 JA63-16-150 JA180-42-150 JA63-16-200

مفصل شناور می تواند هرگونه "عدم تمرکز" یا "از دست دادن دقت موازی" بین سیلندر و بدنه محرک را جذب کند.

1. برای پیچ کردن رزوه های نر میله به داخل رزوه های ماده سوکت یا محفظه، اطمینان حاصل کنید که به انتها نمی رسد.
اگر مفصل شناور با انتهای میله استفاده شود، پیچ نمی تواند شناور شود و باعث آسیب می شود. برای عمق پیچ شدن رزوه های ماده، به ابعاد مراجعه کنید. به عنوان یک قاعده، پس از رسیدن میله به انتها، 1 تا 2 دور عقب بروید.
2. پوشش گرد و غبار ممکن است به پیچ بچسبد. در این حالت، پوشش گرد و غبار را در گردن پیچ با انگشت حرکت دهید یا پیچ را کمی به چپ یا راست بچرخانید تا پوشش گرد و غبار قبل از استفاده شکسته شود. علاوه بر این، هنگام پیچ کردن پیچ و سوکت یا محفظه به داخل بدنه محرک، این قطعات را با برداشتن پوشش گرد و غبار پیچ کنید. هنگام پیچ کردن چنین قطعاتی بدون برداشتن پوشش گرد و غبار، این امر ممکن است باعث آسیب به پوشش گرد و غبار شود.
3. برای استفاده از مفصل شناور برای اتصال میله سیلندر به بدنه محرک، آن را با اعمال گشتاوری که برای اندازه رزوه مناسب است، در جای خود محکم کنید. همچنین، اگر خطر شل شدن در حین کار وجود دارد، اقداماتی را برای جلوگیری از شل شدن انجام دهید، مانند استفاده از پین قفل یا چسب رزوه.
در صورتی که قسمت متصل شده شل شود، بدنه محرک ممکن است کنترل خود را از دست بدهد یا بیفتد و منجر به آسیب به تجهیزات یا آسیب به پرسنل شود.
4. این محصول یک مفصل چرخشی نیست. بنابراین، محصول را نمی توان برای کاربردهای چرخشی یا چرخشی استفاده کرد.
5. اطمینان حاصل کنید که از مکانیزم بالشتک سیلندر یا مکانیزم بافر، مانند جاذب ضربه استفاده کنید تا هیچ نیروی ضربه ای به مفصل شناور هنگام توقف بدنه محرک وارد نشود. اگر مکانیزم بافری وجود نداشته باشد، یک نیروی ضربه بیش از حد تولید می شود.
در نتیجه، نیروی کششی فشاری مفصل شناور ممکن است از حداکثر سطح آن فراتر رود

نحوه سفارش:

SMC مشترک شناور استاندارد برای سیلندر پنوماتیک و هیدرولیک JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

کدهای سفارش:

JA6-3-050	JA63-18-150
JA10-4-070	JA80-20-150
JA15-5-080	JA80-20- 250
JA15-6-100	JA80-22-150
JA20-8-100	JA100-24- 300
JA20-8-125	JA100-26-150
JA20-8-150	JA100-27-150
JA25-10-150	JA100-27-200
JA30-10-125	JA125-27-200
JA32-10-100	JA140-30-150
JA40-12-125	JA160-33-200
JA40-12-150	JA160- 36-150
JA40-12-175	JA160-36-200
JA40-14-125	JA180-40-150
JA40-14-150	JA180-40-200-X530
JA63-16-150	JA180-42-150-X530
JA63-16-200	JA180-45-150-X530

JAF20-8-100	JAF80-20-250
JAF20-8-125	JAF80-22-150
JAF20-8-150	JAF100-24-300
JAF25-10-150	JAF100-26-150
JAF30-10-125	JAF100-27-150
JAF32-10-100	JAF100-27-200
JAF40-12-125	JAF125-27-200
JAF40-12-150	JAF140-30-150
JAF40-12-175	JAF160-33-200
JAF40-14-125	JAF160-36-150
JAF40-14-150	JAF160-36-200
JAF63-16-150	JAF180-40-150-X530
JAF63-16-200	JAF180-45-150-X530
JAF63-18-150	JAF180-45-200-X530
JAF80-20-150

JAL20-8-100	JAL80-20-250
JAL20-8-125	JAL80-22-150
JAL20-8-150	JAL100-24-300
JAL25-10-150	JAL100-26-150
JAL30-10-125	JAL100-27-150
JAL32-10-100	JAL100-27-200
JAL40-12-125	JAL125-27-200
JAL40-12-150	JAL140-30-150
JAL40-12-175	JAL160-33-200
JAL40-14-125	JAL160-36-150
JAL40-14-150	JAL160-36-200
JAL63-16-150	JAL180-40-150-X530
JAL63-16-200	JAL180-45-150-X530
JAL63-18-150	JAL180-45-200-X530
JAL80-20-150

برگه اطلاعات:

ابعاد:

برچسب:

تماس با شخص: Jaren

تلفن: 0086-15257858856

فکس: 86-152-57858856
